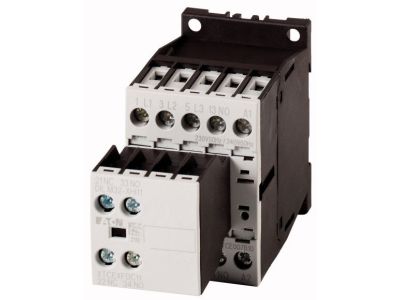

Stycznik mocy 3-bieg 7A [AC-3] 2Z1R, DILM7-21(230V50HZ,240V60HZ) | 276620 Eaton

Alternatywny kod produktu: DILM7-21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM7-21 (symbol 276620) firmy Eaton to kompaktowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych oraz innych odbiorników w instalacjach przemysłowych i budynkowych. Wyposażony w zestaw styków 2Z1R (2 zwierne, 1 rozwierny) o prądzie znamionowym 7A w kategorii użytkowania AC-3, co zapewnia niezawodne przełączanie silników indukcyjnych przy obciążeniach rozruchowych. Podwójne zaciski skrzynkowe ułatwiają okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż w rozdzielnicy.

• Prąd znamionowy 7A (AC-3): Bezpieczne załączanie i wyłączanie silników indukcyjnych w kategorii AC-3, gwarantujące trwałość styków i odporność na prądy rozruchowe.
• Styki 2Z1R (2 NO, 1 NC): Elastyczność konfiguracji – dwa styki zwierne do sterowania głównego obwodu, jeden rozwierny do sygnalizacji lub blokady bezpieczeństwa.
• Podwójne zaciski skrzynkowe: Możliwość podłączenia przewodów o różnych przekrojach w jednym zacisku, co zwiększa niezawodność połączeń i ułatwia rozgałęzianie okablowania.
• Czołowe przyłącza: Szybki i wygodny montaż okablowania bez konieczności dostępu do tylnej części urządzenia, oszczędność czasu podczas instalacji.
• Uniwersalność akcesoriów: Kompatybilność z modułami łączników pomocniczych (montaż boczny), blokadą mechaniczną, przekaźnikiem silnikowym, elektronicznym modułem czasowym oraz łącznikiem równoległym – wszystkie akcesoria pasują zarówno do wersji AC, jak i DC.

Zgodność z Normami

Stycznik DILM7-21 spełnia wymagania europejskich norm dla aparatury łączeniowej oraz posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami DIN, gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy DILM7-21 znajduje zastosowanie w układach sterowania i automatyki, gdzie wymagane jest pewne załączanie obwodów silnikowych oraz odbiorników rezystancyjnych. Sprawdza się zarówno w rozdzielnicach głównych, jak i sterowniczych.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3 (wentylatory, pompy, sprężarki, obrabiarki).
• Załączanie i wyłączanie odbiorników rezystancyjnych oraz oświetlenia w instalacjach przemysłowych i komercyjnych.
• Impulsowe sterowanie większymi stycznikami, przekaźnikami lub wejściami PLC w systemach automatyki.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem, klimatyzacją w ramach systemów BMS.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody podłączać do podwójnych zacisków skrzynkowych zgodnie z oznaczeniami na obudowie, z momentem dokręcania według dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia i warunków środowiskowych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie układu sterowania.

FAQ

• Ile styków pomocniczych ma stycznik DILM7-21? Stycznik posiada trzy styki: dwa zwierne (NO) i jeden rozwierny (NC), co daje konfigurację 2Z1R.
• Jaka jest kategoria użytkowania i prąd znamionowy? Kategoria użytkowania AC-3 przy prądzie znamionowym 7A – przeznaczony do bezpośredniego załączania i wyłączania silników indukcyjnych.
• Czy można podłączyć przewody o różnych przekrojach do jednego zacisku? Tak, dzięki podwójnym zaciskom skrzynkowym możliwe jest podłączenie przewodów o różnych przekrojach w jednym punkcie, co ułatwia rozgałęzianie i zwiększa niezawodność połączeń.
