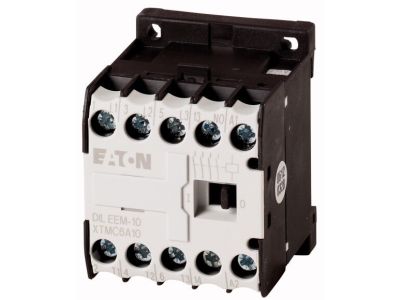

Stycznik mocy 3-bieg. 6,6A [AC-3] 1Z0R, DILEEM-10(24V50/60HZ) DILEM | 051596 Eaton

Alternatywny kod produktu: DILEEM-10(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEEM-10 to 3-biegunowy stycznik przystosowany do sterowania obwodami prądu przemiennego. Posiada cewkę sterującą 24V AC/DC (50/60Hz) i znamionowy prąd pracy kategorii AC-3 wynoszący 6,6A. Napięcie izolacji Ui sięga 690V, co zapewnia bezpieczeństwo w standardowych instalacjach. Wyposażony jest w 1 zestyk pomocniczy zwierny (1Z) jako zestyk wymuszony. Stopień ochrony IP20 oraz trwałość mechaniczna 7 mln cykli gwarantują niezawodność i długą żywotność.

• Prąd AC-3 (6,6A): Umożliwia sterowanie silnikami indukcyjnymi małej mocy bez ryzyka przegrzania styków.
• Napięcie izolacji Ui 690V: Zapewnia wysoki poziom bezpieczeństwa w instalacjach niskiego napięcia.
• Zestyk pomocniczy 1Z (wymuszony): Gwarantuje niezawodne sygnalizowanie stanu stycznika, zwiększa bezpieczeństwo.
• Możliwość rozbudowy o max 4 łączniki pomocnicze: Elastyczne dostosowanie do potrzeb aplikacji.
• Trwałość mechaniczna 7 mln cykli: Długa żywotność bez konieczności konserwacji.
• Połączenia śrubowe: Pewne i łatwe okablowanie, odporność na wibracje.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100. Produkt posiada certyfikat CE.

Zastosowanie

Stycznik DILEEM-10 znajduje zastosowanie w układach sterowania silnikami, rozdzielnicach przemysłowych, automatyce budynkowej oraz systemach PLC. Idealnie sprawdza się do łączenia i rozłączania obwodów obciążonych prądami znamionowymi.

• Sterowanie silnikami trójfazowymi małej mocy w kategorii AC-3.
• Impulsowe załączanie odbiorników w układach automatyki.
• Współpraca z przekaźnikami pomocniczymi i sterownikami PLC.
• Sygnalizacja stanu pracy w szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Stycznik mocuje się za pomocą zacisków (szyna DIN) lub śrub (płyta montażowa) – zgodnie z preferencją montażysty. Przekrój przewodów należy dobrać do prądu znamionowego, a moment dokręcania zacisków stosować zgodny z dokumentacją producenta.

FAQ

• Jaka jest trwałość mechaniczna stycznika? Trwałość mechaniczna wynosi 7 mln cykli, co zapewnia długą żywotność urządzenia.
• Jaki jest stopień ochrony stycznika? Stopień ochrony IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Produkt nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik jest przystosowany do kategorii AC-3, czyli do łączenia i rozłączania silników indukcyjnych przy rozruchu bezpośrednim.
