Stycznik mocy 3-bieg. 50A [AC-3] 0Z0R, DILM50(24V50/60HZ) | 277834 Eaton

Alternatywny kod produktu: DILM50(24V50/60HZ)

Opis i Kluczowe Cechy

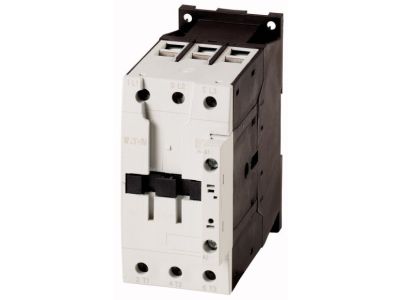

Stycznik mocy DILM50 (numer katalogowy 277834) to 3-biegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów elektrycznych o prądzie do 50 A w kategorii AC-3. Wyposażony w cewkę sterującą 24 V 50/60 Hz, zapewnia pewne załączanie styków głównych. Podwójny zacisk skrzynkowy umożliwia niezawodne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż.

• Prąd znamionowy AC-3 50 A: bezpieczna praca w obwodach silników indukcyjnych, odporność na przeciążenia rozruchowe bez ryzyka uszkodzenia styków.
• Napięcie cewki 24 V 50/60 Hz: niskonapięciowe sterowanie, kompatybilność z układami automatyki i PLC.
• Konstrukcja 3-biegunowa: jednoczesne przełączanie trzech faz – pełna kontrola obwodu zasilania.
• Podwójny zacisk skrzynkowy: elastyczne okablowanie przewodów o różnych przekrojach, trwałe i pewne połączenie mechaniczno-elektryczne.
• Czołowe przyłącza: szybki i wygodny montaż przewodów sterowniczych oraz akcesoriów, skraca czas instalacji.
• Uniwersalne wymiary dla wersji AC i DC: możliwość korzystania z tych samych akcesoriów, uproszczenie magazynowania i logistyki.

Zgodność z Normami

Stycznik DILM50 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w szafach sterowniczych i rozdzielnicach, spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Stycznik mocy sprawdza się w układach przemysłowych i automatyce budynkowej, gdzie wymagane jest niezawodne przełączanie dużych prądów.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategorii AC-3 (rozruch, praca, odłączenie).
• Załączanie i wyłączanie obciążeń rezystancyjnych, np. grzałek lub oświetlenia.
• Praca w układach automatyki budynkowej (sterowanie pompami, wentylatorami, przenośnikami).
• Układy przełączania zasilania z użyciem blokady mechanicznej (akcesorium) – uniemożliwienie jednoczesnego załączenia dwóch styczników.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją producenta. Nie przekraczaj parametrów znamionowych – gwarantuje to bezpieczną eksploatację.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika DILM50 (277834) przeznaczona jest do zasilania napięciem 24 V AC o częstotliwości 50/60 Hz.
• Ile styków pomocniczych posiada stycznik? Model oznaczony 0Z0R nie zawiera fabrycznie zamontowanych modułów pomocniczych. Dostępne są akcesoria umożliwiające dobudowanie zestyków pomocniczych (montaż na czoło lub boczny).
• Czy można zastosować ochronny przekaźnik silnikowy z tym stycznikiem? Tak, producent oferuje dedykowane ochronne przekaźniki silnikowe przeznaczone do współpracy z serią DILM50 – pozwalają na zabezpieczenie silnika przed przeciążeniem i zanikiem fazy.
