Stycznik mocy 3-bieg. 40A [AC-3] 0Z0R, DILM40(110V50HZ,120V60HZ) | 277763 Eaton

Alternatywny kod produktu: DILM40(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

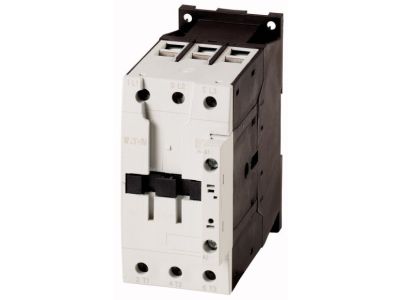

Stycznik mocy 3-biegunowy DILM40 (symbol 277763) o prądzie 40A w kategorii AC-3, z cewką przystosowaną do napięcia 110 V / 50 Hz oraz 120 V / 60 Hz. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom zapewnia pewne i szybkie okablowanie przewodów o różnych przekrojach, co skraca czas montażu i podnosi niezawodność połączeń.

• Prąd znamionowy 40A (AC-3): Gwarantuje bezpieczne sterowanie silnikami i obciążeniami indukcyjnymi bez ryzyka przeciążenia styków głównych.
• Cewka 110 V / 50 Hz i 120 V / 60 Hz: Uniwersalne napięcie sterujące umożliwia pracę w instalacjach o różnej częstotliwości, bez konieczności wymiany stycznika.
• Podwójny zacisk skrzynkowy: Umożliwia pewne podłączenie przewodów o przekroju od 1,5 do 25 mm², eliminując ryzyko poluzowania połączeń w warunkach wibracji.
• Czołowe przyłącza: Przyspieszają okablowanie i ułatwiają dostęp podczas serwisu, szczególnie w ciasnych rozdzielnicach.
• Wymiary unifikowane dla AC i DC: Pozwalają na stosowanie tych samych akcesoriów (moduły łączników pomocniczych, blokady mechaniczne, układy ochronne) niezależnie od wersji stycznika.

Zgodność z Normami

Stycznik DILM40 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania dla kategorii AC-3 (IEC/EN 60947-4-1), co potwierdza jego przydatność do łączenia i wyłączania silników asynchronicznych. Wszelkie prace montażowe i eksploatacyjne należy wykonywać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Stycznik DILM40 przeznaczony jest do sterowania silnikami elektrycznymi i innymi odbiornikami w obwodach prądu przemiennego. Sprawdza się w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest duża niezawodność i łatwość rozbudowy systemu.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych, przenośnikach, wentylatorach i pompach.
• Załączanie i wyłączanie obciążeń rezystancyjnych (grzałki, piece) w układach automatyki przemysłowej.
• Praca w sieciach sterowania PLC – jako element wykonawczy w szafach sterowniczych.
• Rozbudowa istniejących instalacji dzięki zgodności z szeroką gamą akcesoriów (łączniki pomocnicze, blokady, przekaźniki silnikowe).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów i odczekać do całkowitego rozładowania kondensatorów. Stycznik mocuje się na szynie TH35 (DIN). Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z danymi w dokumentacji technicznej (zalecany zakres 1,5–25 mm²). Po montażu sprawdzić poprawność połączeń i działanie łączeniowe przed oddaniem do eksploatacji.

FAQ

• Czy stycznik DILM40 posiada podświetlenie lub LED na cewce? W standardowej wersji nie jest wyposażony w podświetlenie. W razie potrzeby można zastosować wtykane układy ochronne lub moduły sygnalizacyjne dostępne jako akcesoria.
• Jaki stopień ochrony ma stycznik bez dodatkowych osłon? Podstawowy stycznik sam w sobie nie ma określonego stopnia IP, jednak dostępna jest pokrywa IP2X, która zapewnia ochronę przed dotykiem przypadkowym palcem i ciałami stałymi ≥12,5 mm.
• Czy stycznik może pracować w trybie pracy ciągłej (AC-1)? Tak, ale prąd znamionowy w kategorii AC-1 jest wyższy niż w AC-3. Szczegółowe wartości dla AC-1 należy odczytać z karty katalogowej producenta, ponieważ 40A podane dotyczy kategorii AC-3.
