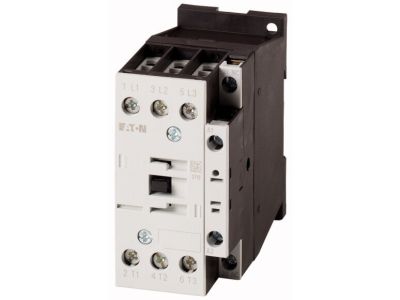

Stycznik mocy 3-bieg. 38A [AC-3] 0Z1R, DILM38-01(220V50/60HZ) DILM | 112463 Eaton

Alternatywny kod produktu: DILM38-01(220V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM38-01 to sprawdzone rozwiązanie do załączania i wyłączania obwodów silnikowych oraz odbiorów rezystancyjnych. Dzięki prądowi znamionowemu 38 A w kategorii AC-3 urządzenie gwarantuje bezpieczną pracę przy znacznym obciążeniu bez ryzyka przegrzania styków. Model wyposażono w podwójny zacisk skrzynkowy oraz czołowe przyłącza ułatwiające szybki i pewny montaż przewodów o różnych przekrojach. Szerokość modułu wynosi 3 jednostki (ok. 54 mm).

• Prąd znamionowy 38 A (AC-3): umożliwia sterowanie silnikami o znacznym obciążeniu w warunkach przemysłowych bez ryzyka przeciążenia styków.
• Podwójny zacisk skrzynkowy: zapewnia niezawodne i trwałe okablowanie przewodów o różnych przekrojach, eliminując luzowanie się połączeń.
• Czołowe przyłącza: przyspieszają podłączanie okablowania, co skraca czas instalacji i ułatwia serwis.
• Uniwersalna obudowa AC/DC: jednakowe wymiary dla wersji AC i DC pozwalają na wykorzystanie tych samych akcesoriów, minimalizując konieczność magazynowania różnych części.
• Bogata oferta akcesoriów modułowych: dostępne moduły łączników pomocniczych, układy ochronne, blokady mechaniczne, moduły czasowe, ochronne przekaźniki silnikowe, zwory punktu gwiazdowego, łączniki równoległe oraz pokrywa IP2X – umożliwiają dopasowanie stycznika do potrzeb konkretnej aplikacji.

Zgodność z Normami

Stycznik DILM38-01 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z uznanymi standardami branżowymi, co gwarantuje jego niezawodność w eksploatacji. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta zapewniają pełną zgodność z obowiązującymi przepisami.

Zastosowanie

Stycznik mocy 3-biegunowy 38A sprawdza się w szerokim zakresie aplikacji przemysłowych i instalacyjnych, szczególnie tam gdzie wymagane jest pewne załączanie i wyłączanie obwodów o znacznym obciążeniu. Poniżej przedstawiono typowe scenariusze zastosowania:

• Sterowanie trójfazowymi silnikami asynchronicznymi – bezpośrednie załączanie/wyłączanie oraz rozruch gwiazda-trójkąt.
• Załączanie odbiorników rezystancyjnych (np. grzałek, pieców oporowych) w wymagających aplikacjach przemysłowych.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, kompresorami oraz oświetleniem o dużej mocy.
• Podłączanie impulsów do styczników pomocniczych, przekaźników lub układów PLC w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania zacisków oraz dobór przekrojów przewodów należy ściśle stosować zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzania i zapewnić trwałość połączeń.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model DILM38-01 standardowo nie jest wyposażony w podświetlenie. Do sygnalizacji stanu można zastosować zewnętrzne moduły sygnalizacyjne dostępne jako akcesoria.
• Jaki stopień ochrony ma stycznik? Producent nie podaje konkretnego stopnia IP w dostarczonych danych. W typowych warunkach montażu w rozdzielnicy wewnątrz pomieszczeń przyjmuje się ochronę IP20. Do zastosowań wymagających wyższej szczelności można zastosować pokrywę IP2X dostępną jako akcesorium.
• Jaki tryb pracy styku – AC czy DC? Stycznik przeznaczony jest przede wszystkim do pracy w obwodach prądu przemiennego (AC) przy napięciu cewki 220 V 50/60 Hz. Dzięki uniwersalnej obudowie i dostępności wersji DC możliwe jest użycie tych samych akcesoriów w aplikacjach prądu stałego, jednak dla tego modelu dane dotyczą wyłącznie AC.
