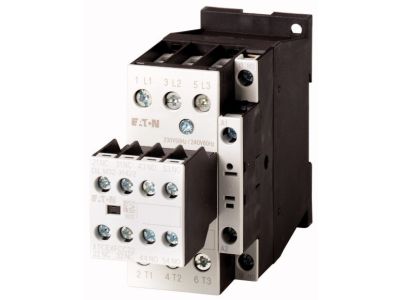

Stycznik mocy 3-bieg. 32A [AC-3] 3Z2R, DILM32-32(230V50HZ,240V60HZ) | 277356 Eaton

Alternatywny kod produktu: DILM32-32(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM32-32 (symbol 277356) przeznaczony do pracy przy napięciu cewki 230 V AC (50 Hz) / 240 V AC (60 Hz). Prąd znamionowy w kategorii AC-3 wynosi 32 A, co umożliwia bezpieczne sterowanie silnikami i obciążeniami indukcyjnymi o znacznym poborze prądu. Wyposażony w 3 styki główne (3Z) i 2 styki pomocnicze rozwierne (2R). Podwójny zacisk skrzynkowy ułatwia podłączanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż.

• Prąd znamionowy AC-3: 32 A: Gwarantuje niezawodne załączanie i wyłączanie silników oraz innych odbiorników indukcyjnych bez ryzyka przegrzania styków.
• Podwójny zacisk skrzynkowy: Umożliwia szybkie i pewne okablowanie przewodów o zróżnicowanych przekrojach, redukując czas montażu i minimalizując ryzyko poluzowania połączeń.
• Czołowe przyłącza: Ułatwiają dostęp do zacisków i umożliwiają wygodne podłączanie okablowania nawet w ciasnych rozdzielnicach.
• Uniwersalne wymiary dla wersji AC i DC: Te same akcesoria (moduły pomocnicze, układy ochronne, blokady mechaniczne) mogą być stosowane zarówno dla styczników AC, jak i DC, co upraszcza magazynowanie i dobór części.
• Styki główne 3Z + pomocnicze 2R: Zapewniają kompletne sterowanie – trzy bieguny główne do obwodu siłowego oraz dwa styki rozwierne do sygnalizacji lub blokad.

Zgodność z Normami

Stycznik DILM32-32 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Stycznik mocy 3-biegunowy sprawdza się w różnorodnych układach sterowania i automatyki. Dzięki wysokiej obciążalności prądowej i wyposażeniu w styki pomocnicze doskonale nadaje się do:

• Sterowania trójfazowymi silnikami asynchronicznymi (np. pompy, wentylatory, sprężarki) w trybie bezpośredniego załączania.
• Przełączania obwodów odbiorników grzejnych, oświetleniowych oraz innych obciążeń rezystancyjnych i indukcyjnych o prądzie do 32 A.
• Współpracy z przekaźnikami ochronnymi silnikowymi i elektronicznymi modułami czasowymi w szafach sterowniczych.
• Automatyki budynkowej – sterowanie klimatyzacją, oświetleniem awaryjnym lub bramami przemysłowymi.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym obwodu. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecany klucz dynamometryczny). Należy zapewnić odpowiednią wentylację wewnątrz rozdzielnicy.

FAQ

• Czy stycznik DILM32-32 posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie ani wskaźnik LED. Do sygnalizacji stanu zaleca się stosowanie dodatkowych modułów łączników pomocniczych.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura montowana wewnątrz rozdzielnic ma ochronę IP20 – szczegóły należy sprawdzić w dokumentacji technicznej.
• Ile styków pomocniczych posiada ten stycznik? Posiada 3 styki główne (3Z) oraz 2 styki pomocnicze rozwierne (2R). W razie potrzeby można do niego dołączyć dodatkowe moduły łączników pomocniczych dostępne jako akcesoria.
