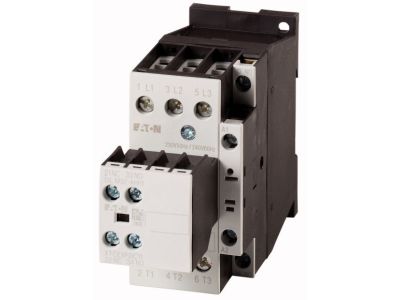

Stycznik mocy 3-bieg. 32A [AC-3] 2Z1R, DILM32-21(230V50HZ,240V60HZ) | 277324 Eaton

Alternatywny kod produktu: DILM32-21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM32-21 (symbol 277324) przeznaczony do łączenia i rozłączania obwodów o prądzie 32 A w kategorii AC-3. Wyposażony w 2 styki zwierne (NO) i 1 rozwierny (NC), co pozwala na elastyczne sterowanie odbiornikami z sygnalizacją stanu. Kompaktowa konstrukcja z podwójnymi zaciskami skrzynkowymi ułatwia pewne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż. Takie same wymiary dla wersji AC i DC umożliwiają korzystanie z tych samych akcesoriów.

• Prąd znamionowy 32 A (AC-3): bezpieczna praca przy obciążeniach silnikowych i rezystancyjnych bez ryzyka przegrzania styków, nawet przy częstym łączeniu.
• Konfiguracja styków 2Z + 1R (2 NO / 1 NC): umożliwia jednoczesne sterowanie odbiornikiem i sygnalizację stanu (np. załączone/wyłączone) za pomocą zestyków pomocniczych.
• Podwójne zaciski skrzynkowe: zapewniają niezawodne połączenie przewodów o różnych przekrojach (np. 1,5 mm² – 6 mm²), eliminując ryzyko poluzowania podczas wibracji.
• Czołowe przyłącza: szybkie i wygodne okablowanie bez konieczności demontażu listwy zaciskowej – oszczędność czasu podczas montażu.
• Unifikacja wymiarów AC/DC: te same akcesoria (moduły pomocnicze, blokady, układy ochronne) pasują do styczników AC i DC, co upraszcza magazynowanie i serwis.

Zgodność z Normami

Stycznik DILM32-21 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Gwarantuje to bezpieczeństwo użytkowania i spełnienie wymogów dyrektyw niskonapięciowych. W razie potrzeby szczegółowe informacje o zgodności z normami IEC/EN znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik mocy DILM32-21 sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne łączenie obwodów o prądzie do 32 A. Dzięki kategorii AC-3 idealnie nadaje się do sterowania silnikami indukcyjnymi, a także odbiornikami rezystancyjnymi (grzałki, piece) i pojemnościowymi (baterie kondensatorów).

• Sterowanie silnikami trójfazowymi (np. pomp, wentylatorów, kompresorów) – kategoria AC-3 zapewnia trwałość łączeniową przy rozruchu.
• Łączenie i rozłączanie odbiorników rezystancyjnych (grzałki, piece oporowe) oraz oświetlenia (LED, HID) w szafach sterowniczych.
• Praca w układach automatyki budynkowej i przemysłowej jako element wykonawczy sterowany przez PLC lub przekaźniki.
• Współpraca z ochronnym przekaźnikiem silnikowym (akcesorium) – tworzenie kompletnego układu zabezpieczenia i sterowania silnika.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed podłączeniem sprawdź, czy przekrój przewodów odpowiada prądowi znamionowemu (min. 1,5 mm² dla obwodów sterowania, max. 6 mm² dla obwodów głównych). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany 0,8–1,2 Nm). Po montażu zaleca się sprawdzenie poprawności działania i dokręcenia połączeń.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Stycznik DILM32-21 nie ma fabrycznego podświetlenia. W razie potrzeby można zastosować zewnętrzny moduł sygnalizacyjny (akcesorium) montowany bocznie lub na cewkę.
• Jaki jest stopień ochrony stycznika? Sam stycznik posiada stopień ochrony IP20 (ochrona przed dotykiem palcem). Do zastosowań w warunkach przemysłowych zalecane jest stosowanie dodatkowej pokrywy IP2X (dostępna jako akcesorium) w celu ochrony przed przypadkowym dotknięciem zacisków.
• Do jakiej kategorii pracy należy stycznik? Stycznik przystosowany jest do pracy w kategorii AC-3 (sterowanie silnikami), co gwarantuje trwałość łączeniową przy rozruchu i zatrzymaniu. Można go również stosować w kategorii AC-1 (obciążenia rezystancyjne) – wtedy prąd znamionowy może być wyższy (szczegóły w karcie katalogowej).
