Stycznik mocy 3-bieg. 32A [AC-3] 1Z0R, DILM32-10(110V50HZ,120V60HZ) | 277257 Eaton

Alternatywny kod produktu: DILM32-10(110V50HZ,120V60HZ)

Opis i Kluczowe Cechy

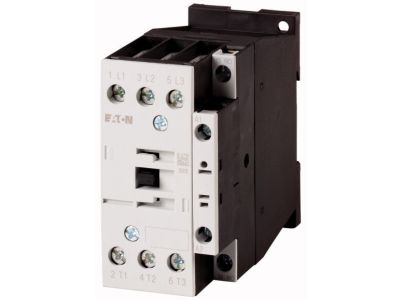

Stycznik mocy DILM32-10 (numer katalogowy 277257) to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania obwodów silnikowych w kategorii AC-3. Prąd znamionowy 32 A gwarantuje niezawodną pracę przy obciążeniach silników o typowej mocy, bez ryzyka przeciążenia styków głównych. Wyposażony w jeden styk pomocniczy zwierny (1Z0R), umożliwia realizację podstawowych obwodów sterowania. Cewka sterowana napięciem 110 V AC (50 Hz) / 120 V AC (60 Hz) zapewnia kompatybilność z częstotliwościami sieciowymi. Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom okablowanie jest szybkie i bezpieczne, a jednakowa konstrukcja dla wersji AC i DC ułatwia dobór akcesoriów.

• Prąd znamionowy 32 A w kategorii AC-3: umożliwia bezpieczne załączanie silników indukcyjnych z wirnikiem klatkowym bez ryzyka przegrzania styków głównych.
• Trzy biegi główne + 1 styk pomocniczy zwierny (1Z0R): kompaktowa budowa z jednym stykiem pomocniczym do sygnalizacji lub sprzężenia zwrotnego w układzie sterowania.
• Podwójne zaciski skrzynkowe i czołowe przyłącza: ułatwiają podłączanie przewodów o różnych przekrojach, skracają czas montażu i zwiększają pewność połączeń.
• Jednakowa obudowa dla styczników AC i DC: pozwala na stosowanie tych samych akcesoriów (modułów pomocniczych, układów ochronnych, blokad mechanicznych) niezależnie od rodzaju napięcia cewki.
• Szeroki wybór akcesoriów: wtykane moduły łączników pomocniczych, montaż boczny, układy ochronne (RC, warystor), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa IP2X – elastyczne rozszerzanie funkcjonalności.

Zgodność z Normami

Stycznik DILM32-10 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie przeznaczone jest do pracy w obwodach kategorii AC-3 zgodnie z klasyfikacją IEC/EN 60947-4-1. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Stycznik mocy 32 A znajduje zastosowanie przede wszystkim w rozdzielnicach i szafach sterowniczych przemysłu oraz budynków komercyjnych. Dzięki kategorii AC-3 idealnie nadaje się do bezpośredniego sterowania silnikami klatkowymi.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników indukcyjnych w układach pomp, wentylatorów, sprężarek i przenośników.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w kategorii AC-1 przy odpowiednim dobraniu prądu (wymagane uwzględnienie współczynnika redukcji).
• Praca w układach automatyki budynkowej – łączenie obwodów oświetlenia, klimatyzacji czy systemów HVAC.
• Jako element rozbudowanych układów sterowania maszynami – współpraca z przekaźnikami silnikowymi i modułami czasowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i kategorią użytkowania (zalecane minimum 4 mm² dla obwodu głównego przy 32 A). Moment dokręcania śrub zacisków – stosuj się do wartości podanych w dokumentacji producenta. Połączenia wykonuj przy użyciu podwójnych zacisków skrzynkowych, które umożliwiają pewne zamocowanie przewodów o różnych przekrojach.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub diodę LED? W standardowym wyposażeniu stycznik DILM32-10 nie posiada podświetlenia. Do sygnalizacji stanu można zastosować moduły pomocnicze lub osobny wskaźnik LED.
• Jaki stopień ochrony posiada samo urządzenie? Stycznik ma obudowę o stopniu ochrony IP20 (ochrona przed dostępem palcem) – typowym dla aparatury modułowej montowanej wewnątrz rozdzielnic. Opcjonalna pokrywa IP2X zwiększa ochronę przed dotykiem od czoła.
• Do jakiej kategorii użytkowania przeznaczony jest ten stycznik? Stycznik sklasyfikowany jest w kategorii AC-3 (załączanie i wyłączanie silników indukcyjnych wirnikiem klatkowym przy pełnym napięciu). Może pracować również w AC-1 przy odpowiednim zredukowaniu prądu (dane szczegółowe w karcie katalogowej).
