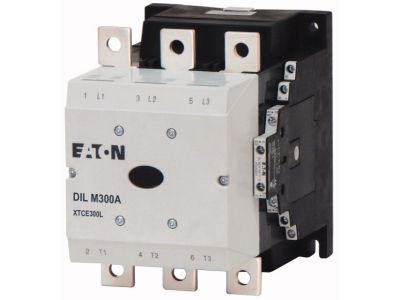

Stycznik mocy 3-bieg. 300A [AC-3] 2Z2R, DILM300A-S/22(220-240V50/60HZ) DILM | 139559 Eaton

Alternatywny kod produktu: DILM300A-S/22(220-240V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM300A-S/22 (symbol 139559) to trójbiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów o wysokim prądzie – 300 A w kategorii AC-3. Dzięki konfiguracji styków 2Z2R (2 normalnie otwarte + 2 normalnie zamknięte) umożliwia elastyczne sterowanie odbiornikami, a elektronicznie obsługiwany układ napędowy minimalizuje moc rozruchu i zatrzymania. Szerokość modułu uzależniona od konstrukcji – urządzenie montowane na płycie montażowej (nie na szynie TH35).

• Prąd znamionowy Ith = 300 A (kategoria AC-3): Zapewnia bezpieczną pracę z silnikami i innymi obciążeniami indukcyjnymi o dużym poborze mocy, bez ryzyka przegrzania styków.
• Napięcie cewki sterującej 220-240 V AC 50/60 Hz: Uniwersalne zasilanie przystosowane do standardowych sieci niskiego napięcia, ułatwiające integrację z istniejącą instalacją.
• Trwałość mechaniczna 10 milionów cykli łączenia: Gwarantuje długą żywotność urządzenia nawet przy intensywnej eksploatacji, redukując koszty wymiany i przestojów.
• Wbudowany układ ochronny w elektronice sterującej: Chroni cewkę przed przepięciami i zakłóceniami, zwiększając niezawodność całego układu sterowania.
• Dostępne akcesoria (boczne łączniki pomocnicze, blokada mechaniczna, zwora punktu gwiazdowego, blok zacisków kablowych, pokrywa, ochronny przekaźnik silnikowy): Pozwalają rozbudować funkcjonalność i dostosować stycznik do specyficznych wymagań aplikacji.

Zgodność z Normami

Stycznik DILM300A-S/22 jest przeznaczony do pracy na rynkach UL/CSA oraz CCC. Zabezpieczenie przed dotknięciem zapewnia pokrywa zacisków zgodna z normą EN50274. Urządzenie spełnia wymogi Dyrektyw UE i posiada certyfikat CE. Producent deklaruje zgodność z ogólnymi normami europejskimi oraz standardami DIN.

Zastosowanie

Stycznik DILM300A-S/22 znajduje zastosowanie w rozdzielnicach przemysłowych i instalacjach wymagających łączenia dużych prądów. Dzięki kategorii AC-3 idealnie nadaje się do sterowania silnikami indukcyjnymi, a przystosowanie do napięcia do 1000 V poszerza zakres aplikacji.

• Sterowanie silnikami elektrycznymi o znacznym prądzie rozruchowym – kategoria AC-3.
• Wysterowanie załączania/wyłączania odbiorników rezystancyjnych i indukcyjnych w maszynach produkcyjnych.
• Tworzenie układów przełączania zasilania (np. sieć – agregat) przy użyciu blokad mechanicznych.
• Integracja z systemami automatyki budynkowej i przemysłowej jako element wykonawczy w szafach sterowniczych.

Wskazówki Montażowe

Montować wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Stycznik mocuje się na płycie montażowej (nie na szynie TH35) za pomocą dostarczonych elementów. Przekrój przewodów dobrać do prądu 300 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie układu ochronnego.

FAQ

• Jakie napięcie cewki sterującej ma stycznik DILM300A-S/22? Cewka jest przystosowana do napięcia 220-240 V AC 50/60 Hz. Należy podać napięcie zgodne z danymi znamionowymi – nie wolno stosować napięcia stałego ani o innej częstotliwości.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent podaje stopień ochrony IP00. Oznacza to brak ochrony przed wnikaniem ciał stałych i wilgoci. Zaleca się montaż w zamkniętej rozdzielnicy lub zastosowanie dedykowanej pokrywy zacisków (zgodnej z EN50274) w celu ochrony przed dotykiem.
• Do jakich obciążeń jest przeznaczony stycznik w kategorii AC-3? Kategoria AC-3 oznacza łączenie silników indukcyjnych z wirnikiem klatkowym: załączanie przy prądzie rozruchowym (6–8 krotność prądu znamionowego) oraz wyłączanie przy prądzie znamionowym. Stycznik DILM300A-S/22 poradzi sobie z silnikami o prądzie znamionowym do 300 A.
