Stycznik mocy 3-bieg. 300A [AC-3] 2Z2R, DILM300A-S/22(110-120V50/60HZ) DILM | 139558 Eaton

Alternatywny kod produktu: DILM300A-S/22(110-120V50/60HZ)

Opis i Kluczowe Cechy

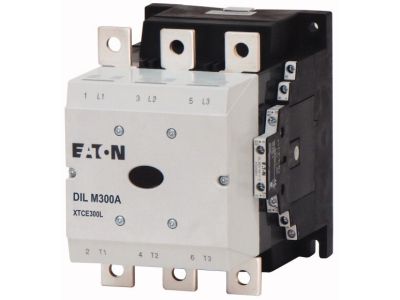

DILM300A-S/22 to trójbiegunowy stycznik mocy z serii DILM, zaprojektowany do przełączania obciążeń w kategoriach AC-1, AC-3 i AC-4. Prąd znamionowy AC-3 wynosi 300 A przy 380/400 V, a prąd cieplny umowny na wolnym powietrzu sięga 490 A, co zapewnia duży margines bezpieczeństwa w zastosowaniach ciągłych. Wyposażony w fabrycznie zintegrowane styki pomocnicze 2Z+2R, co redukuje potrzebę stosowania dodatkowych akcesoriów w układach sterowania.

• Prąd znamionowy AC-3 (380/400 V): 300 A – umożliwia bezpieczną pracę z silnikami indukcyjnymi o znacznej mocy, zapewniając odpowiednią rezerwę i trwałość łączeń.
• Prąd cieplny umowny Ith (na wolnym powietrzu): 490 A – wysoka zdolność przewodzenia prądu ciągłego w warunkach swobodnej konwekcji; w obudowie wartość wynosi 315 A, co należy uwzględnić przy doborze warunków montażu.
• Konfiguracja styków pomocniczych: 2Z+2R (2 NO + 2 NC) – umożliwia realizację zaawansowanych układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych cewek lub przekaźników.
• Napięcie cewki sterującej: 110–120 V AC, 50/60 Hz – kompatybilność z popularnym napięciem sterowniczym w instalacjach przemysłowych.
• Podłączenie śrubowe: pewne i trwałe połączenie przewodów, odporne na wibracje – zalecane dla dużych przekrojów w aplikacjach wysokoprądowych.

Zgodność z Normami

Stycznik został zaprojektowany i wykonany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami indukcyjnymi (kategorie AC-3/AC-4) oraz obciążeniami rezystancyjnymi (kategoria AC-1) w instalacjach przemysłowych.

• Sterowanie silnikami trójfazowymi o prądzie do 300 A w kategorii AC-3 – rozruch, zatrzymanie i odwrócenie kierunku obrotów.
• Załączanie i wyłączanie pieców oporowych oraz grzałek w kategorii AC-1 – wykorzystanie pełnego prądu cieplnego 490 A (na wolnym powietrzu).
• Układy automatycznego sterowania maszynami i liniami produkcyjnymi – integracja z systemami PLC i przekaźnikami.
• Aplikacje wymagające częstego łączenia (kategoria AC-4) – np. przeciąganie, cofanie, hamowanie przeciwprądem w procesach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na płycie lub konstrukcji metalowej za pomocą śrub mocujących – sposób mocowania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do wartości prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania połączeń śrubowych musi być zgodny z danymi producenta. Przed przystąpieniem do prac sprawdzić brak napięcia na wszystkich biegunach.

FAQ

• Jakie napięcie cewki sterującej ma ten stycznik? Napięcie cewki wynosi 110–120 V AC, 50/60 Hz. Przed podłączeniem należy upewnić się, że źródło sterowania jest zgodne z tym zakresem.
• Jaki jest stopień ochrony stycznika DILM300A-S/22? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo styczniki tego typu są przeznaczone do montażu w szafach sterowniczych o minimalnym stopniu ochrony IP20 – należy zachować odpowiednie odstępy izolacyjne i stosować osłony zgodnie z wymaganiami instalacji.
• Do jakich kategorii użytkowych jest przystosowany ten model? Stycznik jest przystosowany do kategorii AC-1 (obciążenia rezystancyjne), AC-3 (standardowe silniki indukcyjne – rozruch, wyłączanie w trakcie pracy) oraz AC-4 (silniki – rozruch, podłączanie, cofanie, praca spowolniona). Dobór kategorii zależy od charakteru obciążenia.
