Stycznik mocy 3-bieg. 25A [AC-3] 3Z2R, DILM25-32(230V50HZ,240V60HZ) | 277228 Eaton

Alternatywny kod produktu: DILM25-32(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

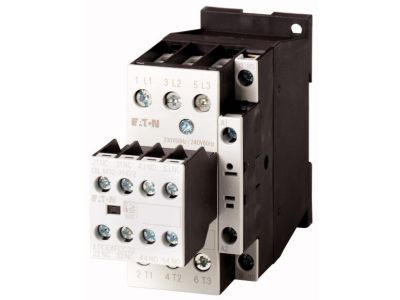

Stycznik mocy DILM25-32 (nr katalogowy 277228) to trzybiegunowe urządzenie przeznaczone do pracy w kategorii AC-3 z prądem znamionowym 25 A, co gwarantuje bezpieczne przełączanie obciążeń silnikowych bez ryzyka przegrzania styków. Cewka przystosowana do napięcia 230 V AC 50 Hz / 240 V AC 60 Hz zapewnia szeroką kompatybilność z typowymi instalacjami. Dzięki podwójnym zaciskom skrzynkowym okablowanie przewodów o różnych przekrojach jest szybkie i niezawodne.

• Prąd znamionowy 25 A (AC-3): Pozwala na sterowanie silnikami o znacznej mocy, zachowując wysoką trwałość łączeniową i odporność na przeciążenia.
• Podwójne zaciski skrzynkowe: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach, skracając czas montażu i zwiększając pewność połączeń.
• Czołowe przyłącza: Zapewniają szybki dostęp do punktów podłączenia, co ułatwia prace instalacyjne i serwisowe.
• Uniwersalne wymiary (AC/DC): Stycznik ma taką samą obudowę dla wersji AC i DC, co pozwala korzystać z tych samych akcesoriów niezależnie od napięcia cewki.
• Rozbudowany system akcesoriów: Możliwość montażu modułów łączników pomocniczych, układów ochronnych, blokady mechanicznej, przekaźnika czasowego, ochronnego przekaźnika silnikowego, zwory punktu gwiazdowego, łącznika równoległego oraz pokrywy IP2X – dostosuj stycznik do konkretnych potrzeb instalacji.

Zgodność z Normami

Stycznik spełnia wymagania europejskich dyrektyw bezpieczeństwa oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z uznanymi standardami branżowymi, co gwarantuje niezawodną i bezpieczną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki kategorii AC-3 i parametrom 25 A stycznik DILM25-32 sprawdza się w aplikacjach wymagających częstego łączenia silników indukcyjnych. Może być również stosowany w innych obwodach sterowania i rozdzielania energii.

• Sterowanie trójfazowymi silnikami asynchronicznymi – pompy, wentylatory, sprężarki, taśmociągi.
• Łączenie i rozłączanie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Automatyka budynkowa – załączanie oświetlenia, wentylacji, ogrzewania w systemach BMS.
• Budowa układów przełączania zasilania (wraz z blokadą mechaniczną i łącznikiem równoległym).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? W standardowej wersji stycznik nie ma wbudowanych styków pomocniczych. Można je jednak łatwo rozbudować, montując podłączane moduły łączników pomocniczych (jako akcesoria).
• Jakie napięcie cewki jest wymagane? Cewka przystosowana jest do zasilania napięciem 230 V AC 50 Hz lub 240 V AC 60 Hz. Nie należy stosować innych wartości napięcia bez modyfikacji.
• Jaki jest stopień ochrony obudowy? Producent nie podaje standardowego stopnia ochrony IP. W przypadku potrzeby zwiększonej ochrony dostępna jest pokrywa IP2X, którą można zamontować na styczniku.
