Stycznik mocy 3-bieg. 25A [AC-3] 0Z1R, DILM25-01(230V50HZ,240V60HZ) | 277164 Eaton

Alternatywny kod produktu: DILM25-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

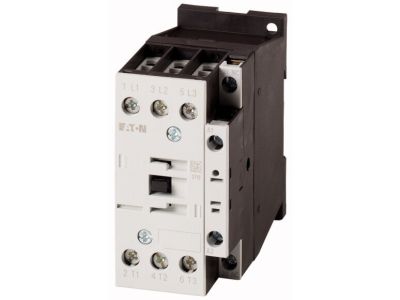

Stycznik mocy DILM25-01 (numer katalogowy 277164) to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem znamionowym 25 A. Cewka sterująca zasilana napięciem 230 V / 240 V AC (50/60 Hz) zapewnia niezawodne przełączanie obwodów silnikowych. Wyposażony w jeden styk pomocniczy zwierny (1NO), umożliwia sygnalizację stanu lub sterowanie dodatkowymi układami.

• Podwójne zaciski skrzynkowe: umożliwiają bezpieczne i szybkie okablowanie przewodów o różnych przekrojach, zwiększając elastyczność instalacji.
• Czołowe przyłącza: ułatwiają dostęp do zacisków podczas montażu i konserwacji, skracając czas prac instalacyjnych.
• Uniwersalne wymiary dla wersji AC i DC: pozwalają na korzystanie z tych samych akcesoriów (moduły łączników pomocniczych, układy ochronne, blokady mechaniczne itp.), upraszczając magazynowanie i konfigurację.
• Szeroki wybór akcesoriów dodatkowych: m.in. wtykane układy ochronne, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa IP2X – umożliwiają rozbudowę funkcjonalną pod konkretne wymagania aplikacji.
• Kategoria AC-3 (25 A): dedykowana do załączania i wyłączania silników indukcyjnych, gwarantuje wysoką trwałość łączeniową i bezpieczeństwo pracy w obciążeniach indukcyjnych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej w zakresie niskiego napięcia i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi normami IEC/EN dla styczników, co potwierdza jego niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Stycznik DILM25-01 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne przełączanie obwodów trójfazowych. Dzięki kategorii AC-3 i prądowi 25 A znajduje zastosowanie w sterowaniu silnikami oraz innymi odbiornikami indukcyjnymi i rezystancyjnymi.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki, przenośniki) w układach rozruchu bezpośredniego.
• Załączanie i wyłączanie odbiorników rezystancyjnych (np. grzałek elektrycznych) w instalacjach przemysłowych.
• Impulsowe sterowanie stycznikami większej mocy, przekaźnikami lub wejściami PLC w układach automatyki.
• Budowa rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia zasilającego. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub obudowach. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz rzeczywistym prądem obciążenia. Momenty dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie osłon IP2X w miejscach narażonych na przypadkowy dotyk części aktywnych.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik DILM25-01 nie posiada wbudowanego podświetlenia. Ewentualną sygnalizację stanu można zrealizować za pomocą zewnętrznych modułów lub styków pomocniczych.
• Jaki jest stopień ochrony stycznika? Producent nie podaje w danych katalogowych konkretnego stopnia IP. Standardowo dla styczników montowanych w rozdzielnicach przyjmuje się IP20. Zalecamy montaż w obudowie zapewniającej odpowiednią ochronę przed przypadkowym dotykiem i środowiskiem.
• Jaki jest tryb pracy styku głównego? Styk główny jest przystosowany do kategorii AC-3 – przeznaczonej do załączania i wyłączania silników indukcyjnych z wirnikiem klatkowym, w tym rozruchu i pracy pod pełnym obciążeniem.
