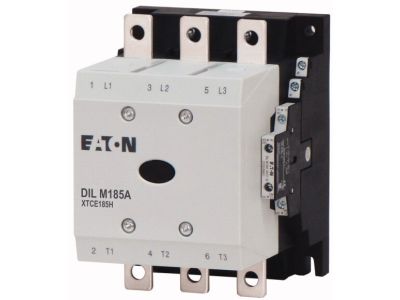

Stycznik mocy 3-bieg. 185A (90kW/400V) [AC-3] 2Z2R, DILM185A/22(RDC24) DILM | 139540 Eaton

Alternatywny kod produktu: DILM185A/22(RDC24)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM185A/22(RDC24) (numer katalogowy 139540) przeznaczony do sterowania silnikami trójfazowymi w kategorii AC-3 i AC-4. Oferuje prąd znamionowy 185 A przy 400 V oraz moc przyłączeniową do 90 kW (400 V). Wyposażony w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), umożliwia elastyczne konfiguracje obwodów sterujących. Zintegrowany układ przeciwzakłóceniowy zapewnia kompatybilność elektromagnetyczną w wymagających warunkach przemysłowych.

• Prąd znamionowy AC-3 185 A (400 V): Gwarantuje bezpieczną pracę przy rozruchu i wyłączaniu silników o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silnika do 90 kW (400 V) w kategorii AC-3: Umożliwia bezpośrednie sterowanie dużymi silnikami indukcyjnymi w agregatach pompowych, wentylatorach i sprężarkach.
• 2 styki NO i 2 NC (2Z2R): Pozwalają na realizację układów załączania, sygnalizacji oraz blokad bez konieczności stosowania dodatkowych modułów styków pomocniczych.
• Zintegrowany układ przeciwzakłóceniowy: Tłumi przepięcia łączeniowe do 1000 V, co zwiększa niezawodność w środowiskach o wysokich zakłóceniach elektromagnetycznych.
• Kategorie użytkowania AC-1, AC-3, AC-4: Obejmuje obciążenia nieindukcyjne (piece oporowe), normalną pracę silników oraz sterowanie rewersyjne i przeciwpoślizgowe.

Zgodność z Normami

Stycznik spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Przeznaczony do montażu w szafach sterowniczych i rozdzielnicach przemysłowych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Stycznik DILM185A/22(RDC24) znajduje zastosowanie w sterowaniu silnikami trójfazowymi oraz innymi odbiornikami w przemyśle, gdzie wymagana jest wysoka trwałość łączeniowa i odporność na przeciążenia.

• Sterowanie silnikami indukcyjnymi o mocy do 90 kW (400 V) w kategorii AC-3 – rozruch i wyłączanie podczas normalnej pracy.
• Praca w kategorii AC-4 – sterowanie rewersyjne, przeciwpoślizgowe i impulsowe silników (np. suwnice, prasy).
• Załączanie obciążeń nieindukcyjnych i lekko indukcyjnych (AC-1) – piece oporowe, grzejniki, nagrzewnice.
• Zastosowanie w szafach sterowniczych maszyn przemysłowych, pomp, wentylatorów, sprężarek oraz w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Stycznik montuje się na szynie TH35 (DIN) lub za pomocą wkrętów do płyty montażowej – szczegóły w dokumentacji producenta. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać do prądu znamionowego i kategorii użytkowania. Zapewnić odpowiednią wentylację – urządzenie nagrzewa się przy pełnym obciążeniu.

FAQ

• Czy można dołączyć dodatkowe styki pomocnicze? Tak, stycznik umożliwia podłączenie modułów styków pomocniczych z serii DILM1000-XHI…, co pozwala na rozszerzenie liczby styków sterujących i sygnalizacyjnych.
• W jakich kategoriach użytkowania pracuje stycznik? Stycznik jest przystosowany do kategorii AC-1 (obciążenia nieindukcyjne), AC-3 (silniki: rozruch i wyłączanie) oraz AC-4 (silniki: sterowanie rewersyjne, przeciwpoślizgowe, impulsowe).
• Czy stycznik montuje się na szynie DIN? Tak, stycznik przeznaczony jest do montażu na szynie TH35 (DIN) – standard w rozdzielnicach i szafach sterowniczych. Możliwe jest również przykręcenie do płyty montażowej. Szczegółowe informacje zawiera dokumentacja techniczna.
