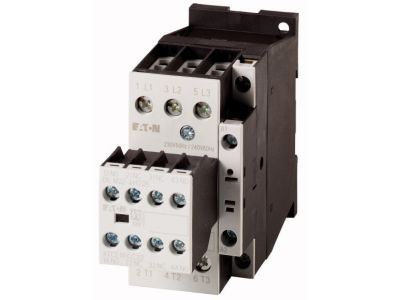

Stycznik mocy 3-bieg. 17A [AC-3] 2Z2R, DILM17-22(230V50HZ,240V60HZ) DILM | 106364 Eaton

Alternatywny kod produktu: DILM17-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy DILM17-22 (symbol 106364) przeznaczony do łączenia i rozłączania obwodów silnikowych oraz innych obciążeń indukcyjnych. Prąd znamionowy 17 A w kategorii AC-3 oraz napięcie cewki 230 V AC (50 Hz) / 240 V AC (60 Hz) zapewniają pewne sterowanie w typowych instalacjach przemysłowych. Wyposażony w dwa styki zwierne (2Z) i dwa rozwierne (2R) – daje to możliwość sygnalizacji stanu załączania oraz realizacji układów blokad i sprzężeń zwrotnych. Podwójny zacisk skrzynkowy oraz czołowe przyłącza ułatwiają szybkie i niezawodne okablowanie przewodów o różnych przekrojach. Szeroka gama dedykowanych akcesoriów (moduły pomocnicze, układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy, pokrywa IP2X) pozwala elastycznie dostosować stycznik do wymagań konkretnej aplikacji.

• Prąd znamionowy AC-3 17 A: gwarantuje bezpieczną pracę przy sterowaniu silnikami indukcyjnymi o średniej mocy, bez ryzyka przegrzania styków głównych.
• Styki pomocnicze 2Z + 2R: umożliwiają realizację obwodów sygnalizacji, blokad oraz sterowania pomocniczego bez dodatkowych przekaźników.
• Podwójny zacisk skrzynkowy: ułatwia podłączanie przewodów o różnych przekrojach (np. 1,5–4 mm²), zapewniając pewny i trwały kontakt elektryczny.
• Czołowe przyłącza: skracają czas montażu i ułatwiają dostęp do zacisków nawet w gęsto zabudowanej szafie sterowniczej.
• Kompatybilność z szeroką gamą akcesoriów: moduły łączników pomocniczych (montaż czołowy i boczny), wtykane układy ochronne (RC, warystor, dioda), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa IP2X – pełna elastyczność konfiguracji.

Zgodność z Normami

Stycznik DILM17-22 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik DILM17-22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników indukcyjnych oraz rezystancyjnych przy prądach do 17 A (AC-3). Dzięki dodatkowym stykom pomocniczym może być integrowany w bardziej złożone układy sterowania.

• Sterowanie silnikami elektrycznymi: bezpośrednie łączenie i rozłączanie silników trójfazowych o mocy do ok. 7,5 kW (przy 400 V AC) – idealne w aplikacjach napędowych, pomp, wentylatorów, sprężarek.
• Sterowanie odbiornikami rezystancyjnymi i grzejnymi: praca w kategorii AC-1 (prąd Ith) dla obciążeń czysto omowych, np. w piecach przemysłowych lub grzałkach.
• Zasilanie obwodów sterowniczych i PLC: załączanie napięcia sterującego dla przekaźników, styczników niższej mocy lub wejść sterowników programowalnych.
• Automatyka budynkowa i maszynowa: w połączeniu z modułami czasowymi lub ochronnymi przekaźnikami silnikowymi tworzy kompletne układy rozruchu i zabezpieczeń.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) zgodnie z normą EN 60715. Przed podłączeniem przewodów sprawdź ich przekrój – dobierz go do prądu znamionowego obwodu (zalecane: 1,5–4 mm² dla zacisków głównych). Dokręć śruby zacisków momentem zgodnym z dokumentacją techniczną producenta (zwykle 1,2–1,5 Nm dla zacisków skrzynkowych). Po zamontowaniu sprawdź poprawność połączeń (kolejność faz, kierunek obrotów silnika) oraz działanie mechanicznego wskaźnika załączenia (jeśli występuje).

FAQ

• Jakie styki pomocnicze ma stycznik DILM17-22 i do czego służą? Stycznik posiada 2 styki zwierne (Z) i 2 rozwierne (R) – razem 2Z2R. Styki zwierne mogą być wykorzystane np. do sygnalizacji załączenia stycznika, a rozwierne do realizacji blokad lub obwodów bezpieczeństwa.
• Czy stycznik można wyposażyć w dodatkowe układy ochronne? Tak, dostępne są wtykane układy ochronne (np. RC, warystor, dioda), które montuje się bezpośrednio na cewkę stycznika. Chronią one łącza sterujące przed przepięciami indukcyjnymi przy wyłączaniu cewki.
• Jaki jest maksymalny prąd w kategorii AC-1 (obciążenie rezystancyjne)? W danych katalogowych podano prąd 17 A dla kategorii AC-3 (silniki). Dla obciążeń rezystancyjnych (AC-1) prąd ten może być wyższy – dokładną wartość należy sprawdzić w pełnej dokumentacji producenta.
