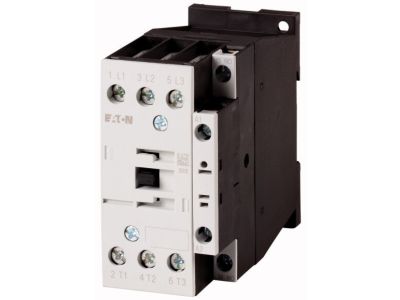

Stycznik mocy 3-bieg. 17A [AC-3] 1Z0R, DILM17-10(400V50HZ,440V60HZ) DILM | 277006 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM, model DILM17-10 (SKU: 277006), to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 17 A w kategorii użytkowania AC-3 przy napięciu 400 V, co pozwala na sterowanie silnikami o mocy do 7,5 kW. Wyposażenie w trzy bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1Z) zapewnia elastyczność w projektowaniu układów sterowania i sygnalizacji.

Kluczowym wyróżnikiem konstrukcyjnym jest zastosowanie podwójnych zacisków skrzynkowych. Rozwiązanie to gwarantuje niezawodne okablowanie przewodów o różnych przekrojach poprzecznych w jednym zacisku, co eliminuje ryzyko poluzowania się styków i powstawania łuku elektrycznego. Czołowe rozmieszczenie przyłączy umożliwia szybki dostęp i skraca czas montażu, co jest kluczowe przy prefabrykacji rozdzielnic. Dodatkowo, ujednolicone wymiary gabarytowe dla wersji zasilanych prądem przemiennym (AC) i stałym (DC) pozwalają na optymalizację miejsca w szafie sterowniczej oraz stosowanie tych samych akcesoriów modułowych.

• Prąd znamionowy (AC-3, 400V): 17 A – idealny do średnich obciążeń silnikowych.
• Konfiguracja styków: 3 bieguny główne + 1 styk pomocniczy zwierny (1Z).
• Napięcie cewki: 400V 50Hz / 440V 60Hz – standard przemysłowy dla układów zasilania międzyfazowego.
• Zaciski skrzynkowe: Podwójna konstrukcja zapewniająca pewny docisk przewodów o zróżnicowanej średnicy.
• Kompatybilność: Szeroka gama akcesoriów, w tym moduły czasowe i układy ochronne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, co gwarantuje stabilne parametry elektryczne i mechaniczną trwałość. Stopień ochrony IP2X (z opcjonalną pokrywą) zapewnia bezpieczeństwo przed dotykiem palcem części pod napięciem, co jest kluczowe dla ochrony personelu technicznego podczas prac konserwacyjnych.

Zastosowanie

Stycznik DILM17-10 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany przede wszystkim do:

• Sterowania pracą silników klatkowych w układach bezpośredniego rozruchu.
• Zarządzania systemami wentylacji, pompami oraz przenośnikami taśmowymi.
• Układów przełączania obciążeń rezystancyjnych i indukcyjnych w procesach technologicznych.
• Integracji w układach nawrotnych oraz gwiazda-trójkąt przy wykorzystaniu dedykowanych zwór i blokad mechanicznych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35) lub za pomocą śrub do płyty montażowej. Dzięki czołowym przyłączom, okablowanie może być prowadzone w sposób przejrzysty i uporządkowany. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwałe połączenie elektryczne. W przypadku pracy w środowisku o dużym zapyleniu lub wilgotności, zaleca się stosowanie dedykowanych osłon zacisków. Urządzenie pozwala na montaż boczny lub czołowy dodatkowych modułów styków pomocniczych, co nie zwiększa znacząco szerokości zabudowy w przypadku montażu czołowego.

FAQ

1. Czy do tego stycznika można podłączyć moduł czasowy?
Tak, konstrukcja serii DILM pozwala na montaż elektronicznych modułów czasowych, co umożliwia realizację funkcji opóźnionego załączania lub wyłączania bez konieczności stosowania dodatkowych przekaźników czasowych na szynie.

2. Jakie akcesoria ochronne są dostępne dla tego modelu?
Dla stycznika DILM17-10 dostępne są wtykane układy ochronne (np. warystory, diody tłumiące), które chronią elektronikę sterującą przed przepięciami powstającymi przy wyłączaniu cewki.

3. Czy mogę stosować te same styki pomocnicze co w wersji DC?
Tak, jedną z głównych zalet serii DILM jest unifikacja akcesoriów. Te same moduły styków pomocniczych pasują zarówno do styczników sterowanych napięciem AC, jak i DC o tych samych gabarytach.
