Stycznik mocy 3-bieg. 17A [AC-3] 0Z1R, DILM17-01(230V50HZ,240V60HZ) | 277036 Eaton

Alternatywny kod produktu: DILM17-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

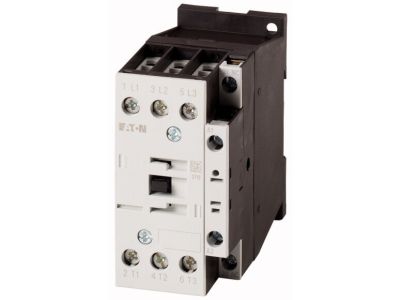

Stycznik mocy Eaton DILM17-01 (symbol 277036) to trójbiegunowy stycznik z wbudowanym stykiem pomocniczym NC, przeznaczony do pracy w kategorii AC-3 z prądem znamionowym 17 A przy napięciu cewki 230 V 50 Hz / 240 V 60 Hz. Konstrukcja wyposażona w podwójny zacisk skrzynkowy zapewnia pewne i szybkie podłączanie przewodów o różnych przekrojach, co skraca czas instalacji i eliminuje ryzyko poluzowania połączeń. Czołowe przyłącza ułatwiają dostęp i ergonomię montażu.

• Prąd znamionowy 17 A (AC-3): umożliwia bezpieczne załączanie i wyłączanie silników oraz obciążeń indukcyjnych o znacznej mocy, bez ryzyka przegrzania styków.
• Podwójny zacisk skrzynkowy: akceptuje przewody o różnych przekrojach, zapewniając niezawodny i powtarzalny kontakt elektryczny, co podnosi trwałość instalacji.
• Czołowe przyłącza: przyspieszają montaż i ułatwiają okablowanie w ciasnych rozdzielnicach, redukując czas prac instalacyjnych.
• Uniwersalna konstrukcja (AC/DC): identyczne wymiary styczników AC i DC pozwalają na stosowanie tych samych akcesoriów, upraszczając logistykę i magazynowanie.
• Bogaty system akcesoriów: dostępne podłączane moduły łączników pomocniczych, wtykane układy ochronne, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy oraz pokrywa IP2X – elastyczna konfiguracja w zależności od potrzeb aplikacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami IEC/EN oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami stawianymi aparaturze modułowej w instalacjach niskiego napięcia. Montaż oraz eksploatacja muszą odbywać się zgodnie z wytycznymi producenta i przepisami krajowymi.

Zastosowanie

Stycznik DILM17-01 znajduje zastosowanie w układach sterowania silnikami oraz innych odbiornikach indukcyjnych i rezystancyjnych w instalacjach przemysłowych i budynkowych. Dzięki wbudowanemu stykowi NC doskonale sprawdza się w aplikacjach wymagających sygnalizacji stanu lub realizacji prostych układów blokad.

• Sterowanie silnikami trójfazowymi w kategorii AC-3 (np. pompy, wentylatory, sprężarki) – 17 A prądu znamionowego zapewnia bezpieczną pracę w typowych obciążeniach.
• Wysterowanie styczników o większej mocy lub przekaźników w układach kaskadowych (impulsy sterujące).
• Automatyka budynkowa – załączanie odbiorników oświetlenia, ogrzewania, klimatyzacji w szafach sterowniczych.
• Łączenie z akcesoriami, np. modułem czasowym, blokadą mechaniczną, przekaźnikiem silnikowym – tworzenie zaawansowanych układów rozruchowych i zabezpieczających.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i prądem obciążenia. Moment dokręcania zacisków – stosować się do wartości podanych w dokumentacji producenta. Przed podaniem napięcia sprawdzić poprawność połączeń i sposób działania styku pomocniczego.

FAQ

• Jakie jest napięcie cewki stycznika DILM17-01? Cewka przystosowana jest do napięcia 230 V 50 Hz oraz 240 V 60 Hz, co umożliwia pracę w standardowych instalacjach jednofazowych.
• Czy stycznik zawiera wbudowany styk pomocniczy? Tak, posiada jeden styk normalnie zamknięty (NC) – zgodnie z oznaczeniem 0Z1R (01). Można go wykorzystać do sygnalizacji stanu załączenia lub realizacji prostych blokad.
• Jakie akcesoria można dołączyć do tego stycznika? Dostępne są m.in. podłączane moduły łączników pomocniczych, wtykane układy ochronne (np. warystory), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, łącznik równoległy, zwora punktu gwiazdowego oraz pokrywa IP2X. Wszystkie akcesoria są kompatybilne ze stycznikami AC i DC o tych samych wymiarach.
