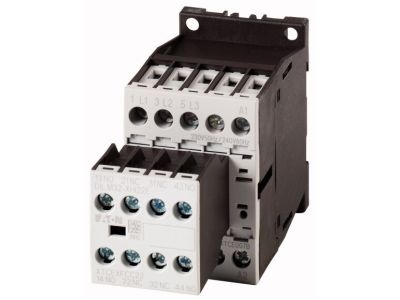

Stycznik mocy 3-bieg. 15,5A [AC-3] 2Z2R, DILM15-22(230V50HZ,240V60HZ) DILM | 106363 Eaton

Alternatywny kod produktu: DILM15-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM15-22 (nr kat. 106363) to trójbiegunowy stycznik przeznaczony do łączenia obwodów silnikowych w kategorii AC-3 o prądzie znamionowym 15,5 A. Wyposażony w 2 styki zwierne (NO) i 2 rozwierne (NC) oraz cewkę sterującą przystosowaną do napięcia 230 V 50 Hz / 240 V 60 Hz. Dzięki podwójnemu zaciskowi skrzynkowemu zapewnia niezawodne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż. Unifikacja obudowy dla wersji AC i DC upraszcza dobór akcesoriów.

• Prąd znamionowy AC-3 15,5 A: Gwarantuje bezpieczną pracę w obwodach silnikowych o średnim obciążeniu, minimalizując ryzyko przegrzania styków podczas łączenia.
• Styki pomocnicze 2Z+2R (2NO+2NC): Umożliwiają elastyczną konfigurację obwodów sygnalizacji, blokad i sterowania bez konieczności stosowania dodatkowych przekaźników.
• Napięcie cewki 230 V AC 50 Hz / 240 V AC 60 Hz: Kompatybilność z powszechnie stosowanymi sieciami energetycznymi – jeden model do różnych częstotliwości.
• Podwójny zacisk skrzynkowy: Ułatwia okablowanie przewodów o przekrojach od 1,5 mm² do 4 mm², zapewniając pewne i trwałe połączenie bez potrzeby stosowania końcówek.
• Jednakowe wymiary dla wersji AC i DC: Pozwalają korzystać z tych samych akcesoriów (np. modułów łączników pomocniczych, układów ochronnych), co upraszcza magazynowanie i montaż.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dla aparatury łączeniowej niskiego napięcia. Podczas montażu należy przestrzegać zaleceń producenta oraz obowiązujących przepisów branżowych.

Zastosowanie

Stycznik DILM15-22 sprawdza się w szeroko pojętej automatyce przemysłowej i budynkowej, wszędzie tam, gdzie wymagane jest niezawodne łączenie obwodów silnikowych oraz sterowanie odbiornikami.

• Sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3 (np. napędy, wentylatory, pompy).
• Impulsowa praca z przekaźnikami, stycznikami większej mocy lub wejściami PLC – dzięki niskiej mocy cewki.
• Sygnalizacja stanu urządzeń oraz budowa obwodów blokad z wykorzystaniem styków pomocniczych 2NO+2NC.
• Montaż w rozdzielnicach i szafach sterowniczych w przemyśle, instalacjach komercyjnych i systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać zgodnie z wytycznymi producenta – dla podwójnego zacisku skrzynkowego zalecany moment wynosi typowo 1,2–1,5 Nm (szczegóły w instrukcji).

FAQ

• Jakie napięcie sterowania ma stycznik DILM15-22? Cewka jest przystosowana do napięcia 230 V AC 50 Hz lub 240 V AC 60 Hz. Należy zastosować odpowiednie źródło zasilania.
• Ile styków pomocniczych posiada ten stycznik? Stycznik wyposażono w 2 styki zwierne (NO) i 2 rozwierne (NC), łącznie 4 styki pomocnicze (oznaczenie 2Z2R).
• Czy stycznik można zamontować na standardowej szynie DIN? Tak, urządzenie przeznaczone jest do montażu na szynie DIN TH35. Brak danych o szerokości modułu – zalecamy sprawdzenie wymiarów w karcie katalogowej.
