Stycznik mocy 3-bieg. 15,5A [AC-3] 0Z1R, DILM15-01-EA(230V50HZ,240V60HZ) DILM | 189907 Eaton

Opis i Kluczowe Cechy

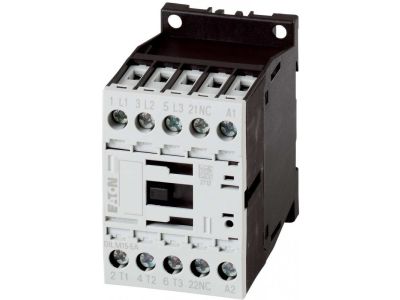

Stycznik mocy EATON z serii DILM15-01-EA to zaawansowany aparat łączeniowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 15,5 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami elektrycznymi o mocy do 7,5 kW przy napięciu 400V. Konstrukcja 3-biegunowa została wzbogacona o jeden zintegrowany styk pomocniczy rozwierny (NC), co umożliwia realizację podstawowych układów blokady lub sygnalizacji stanu pracy bez konieczności montażu dodatkowych modułów.

• Wysoka wydajność łączeniowa: Prąd 15,5 A w kategorii AC-3 gwarantuje niezawodność przy rozruchu silników klatkowych.
• Uniwersalne sterowanie: Cewka zasilana napięciem przemiennym 230V 50Hz / 240V 60Hz pozwala na łatwą integrację ze standardowymi sieciami sterowniczymi.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Trwałość mechaniczna: Solidna konstrukcja mechanizmu napędowego zapewnia długą żywotność nawet przy wysokiej częstotliwości łączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie zachowa deklarowane parametry pracy w zakresie prądów zwarciowych, izolacji oraz wytrzymałości dielektrycznej.

Zastosowanie

Stycznik DILM15-01-EA znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania silnikami: Bezpośrednie załączanie i ochrona napędów elektrycznych w pompach, wentylatorach i przenośnikach.
• Systemów HVAC: Zarządzanie pracą układów wentylacji, klimatyzacji oraz nagrzewnic elektrycznych.
• Oświetlenia: Załączanie dużych grup opraw oświetleniowych w halach produkcyjnych i magazynach.
• Transformatorów: Bezpieczne łączenie obwodów zasilających transformatory o niskiej mocy.
• Układów automatyki: Tworzenie logicznych powiązań i blokad dzięki wykorzystaniu styków pomocniczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia bezawaryjnej pracy urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35) lub za pomocą śrub do płyty montażowej. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków (zaleca się użycie wkrętaka dynamometrycznego).
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 15,5 A, co zapobiega spadkom napięcia i nadmiernemu wzrostowi temperatury.
• Pozycja montażowa: Urządzenie powinno być montowane w pionie lub poziomie zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalne chłodzenie i pracę kotwicy elektromagnesu.
• Odstępy izolacyjne: Należy zachować odpowiednie odstępy od innych aparatów generujących ciepło wewnątrz rozdzielnicy.

FAQ

1. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria DILM firmy EATON jest systemem modułowym, co pozwala na montaż czołowych lub bocznych bloków styków pomocniczych w celu rozbudowy układu sterowania.

2. Jakie jest napięcie sterowania cewki?
Ten konkretny model posiada cewkę przystosowaną do napięcia 230V AC przy częstotliwości 50Hz oraz 240V AC przy 60Hz.

3. Czy stycznik posiada wbudowane zabezpieczenie przeciążeniowe?
Stycznik służy do łączenia obwodów. Aby zapewnić pełną ochronę silnika przed przeciążeniem, należy go doposażyć w odpowiedni przekaźnik termiczny (termik) lub wyłącznik silnikowy.
