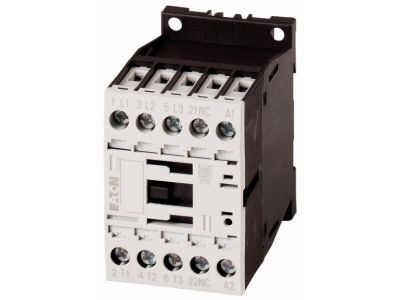

Stycznik mocy 3-bieg. 15,5A [AC-3] 0Z1R, DILM15-01(230V50HZ,240V60HZ) DILM | 290093 Eaton

Alternatywny kod produktu: DILM15-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM15-01 (symbol 290093) to trójbiegunowy aparat łączeniowy przeznaczony do sterowania silnikami elektrycznymi, instalacjami oświetleniowymi, grzewczymi oraz wentylacją. Dzięki prądowi znamionowemu 15,5 A w kategorii AC-3 zapewnia bezpieczne załączanie i wyłączanie obciążeń indukcyjnych bez ryzyka przegrzania styków. Cewka przystosowana do napięcia 230 V 50 Hz / 240 V 60 Hz umożliwia łatwą integrację z typowymi instalacjami niskiego napięcia. Wbudowany styk pomocniczy NC (1NC) pozwala na realizację sygnalizacji stanu pracy lub blokad zabezpieczających.

• Prąd znamionowy AC-3 15,5 A: gwarantuje niezawodną pracę w środowisku silników i obciążeń indukcyjnych, minimalizując ryzyko zwarć i przegrzania.
• 3 bieguny główne NO (3NO): umożliwiają jednoczesne przełączanie trzech faz, co jest niezbędne w aplikacjach trójfazowych.
• Styk pomocniczy NC (1NC): zapewnia dodatkową ścieżkę sygnalizacji lub blokady, zwiększając bezpieczeństwo i funkcjonalność układu.
• Cewka 230 V 50 Hz / 240 V 60 Hz: kompatybilna z powszechnie stosowanymi napięciami sieciowymi, upraszcza montaż i obniża koszty automatyki.
• Kompatybilność z linią DIL: możliwość łączenia z blokadami mechanicznymi i stykami pomocniczymi, co pozwala na tworzenie złożonych układów sterowania.

Zgodność z Normami

Stycznik DILM15-01 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada deklarację zgodności CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości dla urządzeń łączeniowych w instalacjach niskiego napięcia.

Zastosowanie

Dzięki kompaktowej budowie i sprawdzonym parametrom stycznik DILM15-01 znajduje zastosowanie w wielu obszarach automatyki przemysłowej i budynkowej:

• Sterowanie trójfazowymi silnikami asynchronicznymi (kategoria AC-3) – ochrona przed przeciążeniem i zabezpieczenie ciągłości procesów.
• Załączanie i wyłączanie instalacji oświetleniowych (szczególnie w systemach z dużą liczbą załączeń) – wydłuża żywotność źródeł światła i styczników.
• Automatyzacja systemów wentylacji, klimatyzacji i ogrzewania – precyzyjne sterowanie odbiornikami o umiarkowanej mocy.
• Impulsowe sterowanie przekaźnikami, stycznikami nadrzędnymi lub PLC – idealny jako element wykonawczy w rozdzielnicach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do prądu znamionowego oraz długości obwodu (zalecany min. 1,5 mm² dla obwodów sterowniczych). Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta (zwykle 1,2–1,8 Nm). Po zamontowaniu sprawdzić poprawność działania styków pomocniczych i głównych przed pierwszym uruchomieniem.

FAQ

• Czy stycznik DILM15-01 ma wbudowane podświetlenie lub sygnalizację LED? Nie, w podstawowej wersji stycznik nie zawiera podświetlenia. W razie potrzeby można zastosować zewnętrzny moduł sygnalizacyjny lub cewkę z wbudowanym wskaźnikiem.
• Jaki jest stopień ochrony stycznika? Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20. W przypadku pracy w środowisku wilgotnym lub zapylonym wymagana jest obudowa zewnętrzna.
• W jakiej kategorii pracy działa styk główny? Styk główny przystosowany jest do pracy w kategorii AC-3 (silniki klatkowe, odłączanie przy pełnym obciążeniu) oraz AC-1 (obciążenia rezystancyjne). Prąd znamionowy w AC-3 wynosi 15,5 A.
