Stycznik mocy 3-bieg 12A [AC-3], 2Z2R, DILM12-22(230V50HZ,240V60HZ) | 106362 Eaton

Alternatywny kod produktu: DILM12-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

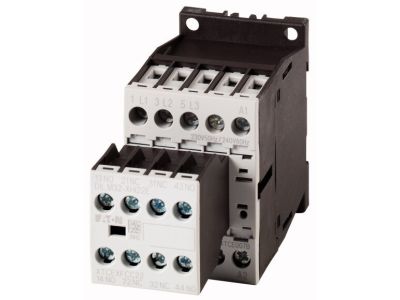

Stycznik mocy DILM12-22 (nr kat. 106362) to trójbiegunowy stycznik o prądzie znamionowym 12 A w kategorii AC-3, wyposażony w dwa styki pomocnicze zwierne (2Z) i dwa rozwierne (2R). Przystosowany do napięcia cewki 230 V przy 50 Hz i 240 V przy 60 Hz. Dzięki podwójnemu zaciskowi skrzynkowemu oraz czołowym przyłączom zapewnia niezawodne i szybkie okablowanie przewodów o różnych przekrojach. Unifikacja wymiarów dla wersji AC i DC umożliwia stosowanie tych samych akcesoriów.

• Prąd znamionowy 12 A (AC-3): umożliwia bezpieczne załączanie i wyłączanie silników oraz obciążeń rezystancyjnych o odpowiedniej mocy, przy zachowaniu trwałości łączeniowej.
• Styki pomocnicze 2Z+2R: zapewniają pełną sygnalizację stanu stycznika i możliwość realizacji układów samopodtrzymania lub blokad bez dodatkowych przekaźników.
• Podwójny zacisk skrzynkowy: pozwala na pewne podłączenie przewodów o różnych przekrojach (do 4 mm²), minimalizując ryzyko poluzowania połączeń.
• Czołowe przyłącza główne i pomocnicze: ułatwiają szybki montaż i okablowanie, szczególnie w ciasnych rozdzielnicach.
• Kompatybilność wymiarowa AC/DC: te same wymiary obudowy i te same akcesoria (moduły pomocnicze, układy ochronne, blokada mechaniczna) dla wersji AC i DC, co upraszcza logistykę i magazynowanie.

Zgodność z Normami

Stycznik DILM12-22 jest zaprojektowany zgodnie z wymaganiami międzynarodowych norm dotyczących łączników elektrycznych i posiada certyfikację CE. Spełnia standardy branżowe dla aparatury modułowej montowanej na szynie DIN, co gwarantuje bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami w układach automatyki budynkowej i przemysłowej. Dzięki kategorii AC-3 idealnie nadaje się do łączenia silników indukcyjnych klatkowych, a także do sterowania oświetleniem, grzejnikami i innymi obciążeniami rezystancyjnymi.

• Załączanie i wyłączanie silników trójfazowych o mocy do ok. 5,5 kW (przy 400 V).
• Sterowanie oświetleniem, nagrzewnicami, klimatyzatorami w szafach sterowniczych.
• Impulsowe sterowanie styczników większej mocy, przekaźników lub wejść PLC.
• Realizacja układów samopodtrzymania, blokad wzajemnych i sygnalizacji w panelach operatorskich.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i normami instalacyjnymi. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany 0,8–1,2 Nm). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i napięcie cewki.

FAQ

• Jakie napięcie cewki ma ten stycznik? Przystosowany jest do napięcia 230 V przy 50 Hz oraz 240 V przy 60 Hz (cewka AC).
• Czy stycznik posiada podświetlenie LED? W standardowym wykonaniu nie zawiera modułu podświetlenia. Opcjonalnie można zastosować wtykane układy ochronne lub moduły sygnalizacyjne z oferty akcesoriów.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w danych katalogowych stopnia IP – urządzenie przeznaczone jest do montażu w rozdzielnicach lub szafach sterowniczych, gdzie ochronę zapewnia obudowa zewnętrzna.
