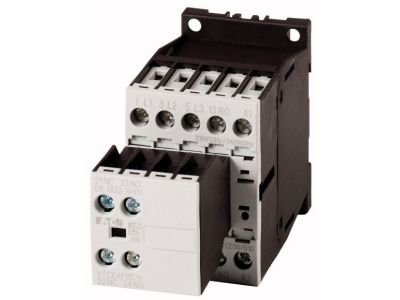

Stycznik mocy 3-bieg. 12A [AC-3] 2Z1R, DILM12-21(230V50HZ,240V60HZ) | 276900 Eaton

Alternatywny kod produktu: DILM12-21(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM12-21 (nr kat. 276900) to trójbiegunowy stycznik o prądzie znamionowym 12A w kategorii AC-3, przeznaczony do sterowania silnikami i innymi odbiornikami. Wyposażony w 2 styki zwierne (NO) i 1 rozwierny (NC), co zapewnia elastyczność w aplikacjach wymagających sygnalizacji lub blokad. Dzięki podwójnym zaciskom skrzynkowym możliwe jest szybkie i pewne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza ułatwiają dostęp podczas montażu. Jednolita konstrukcja dla styczników AC i DC pozwala na korzystanie z tych samych akcesoriów, co upraszcza logistykę i magazynowanie.

• Prąd znamionowy 12A (AC-3): Bezpieczne sterowanie silnikami klatkowymi i odbiornikami o znacznym prądzie rozruchowym, bez ryzyka przegrzania styków.
• Styki pomocnicze 2Z1R (2NO+1NC): Umożliwiają realizację funkcji sygnalizacji stanu, blokad krzyżowych lub sterowania dodatkowymi obwodami bez potrzeby stosowania zewnętrznych przekaźników.
• Napięcie cewki 230V 50Hz / 240V 60Hz: Uniwersalne zasilanie typowe dla instalacji przemysłowych i budynkowych, kompatybilne z sieciami 230V.
• Podwójne zaciski skrzynkowe: Umożliwiają podłączenie przewodów o różnych przekrojach (np. 1,5–4 mm²) w jednym zacisku, co przyspiesza okablowanie i zwiększa niezawodność połączeń.
• Jednakowa obudowa dla AC i DC: Możliwość stosowania tych samych akcesoriów (moduły pomocnicze, układy ochronne, blokady) niezależnie od rodzaju napięcia cewki, co redukuje liczbę potrzebnych komponentów.

Zgodność z Normami

Stycznik DILM12-21 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi (IEC/EN) dotyczącymi styczników mocy i łączników. Posiada deklarację zgodności CE. Szczegółowe informacje o normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Dzięki parametrom 12A w kategorii AC-3 i rozbudowanym stykom pomocniczym, stycznik DILM12-21 sprawdza się w różnych aplikacjach sterowania i automatyki.

• Sterowanie silnikami klatkowymi (AC-3) w układach rozruchowych, np. napędy pomp, wentylatorów, sprężarek.
• Załączanie i wyłączanie odbiorników rezystancyjnych (ogrzewanie, oświetlenie) oraz obciążeń indukcyjnych.
• Realizacja impulsów sterujących dla styczników większej mocy, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami czy instalacjami HVAC w rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Moment dokręcania zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację i odstępy między aparatami, aby uniknąć przegrzania.

FAQ

• Czy stycznik DILM12-21 jest wyposażony w podświetlenie? Nie, stycznik nie posiada podświetlenia. Jest to standardowy stycznik mocy, a sygnalizacja stanu może być realizowana za pomocą styków pomocniczych.
• Jakie akcesoria są dostępne dla DILM12-21? Dostępne są podłączane moduły łączników pomocniczych (montaż boczny), wtykane układy ochronne (np. warystory, RC), blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego oraz łącznik równoległy.
• Czy stycznik nadaje się do montażu na szynie DIN? Tak, stycznik DILM12-21 jest przystosowany do montażu na szynie TH35 (DIN) za pomocą zatrzasku, co umożliwia szybki montaż w rozdzielnicy.
