Stycznik mocy 3-bieg. 12A [AC-3] 0Z1R, DILM12-01(24V50/60HZ) | 276869 Eaton

Alternatywny kod produktu: DILM12-01(24V50/60HZ)

Opis i Kluczowe Cechy

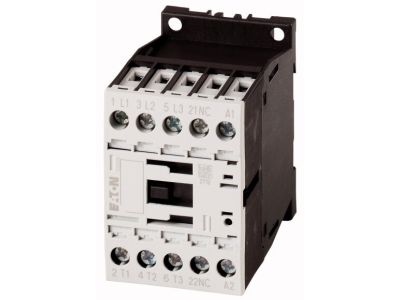

Stycznik mocy Eaton DILM12-01 (symbol 276869) to trójbiegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem znamionowym 12 A i cewką 24 V AC 50/60 Hz. Wyposażony w podwójny zacisk skrzynkowy oraz czołowe przyłącza, co zapewnia szybkie i niezawodne okablowanie przewodów o różnych przekrojach. Dzięki jednakowym wymiarom styczników AC i DC możliwe jest stosowanie tych samych akcesoriów, co upraszcza magazynowanie i montaż.

• Prąd znamionowy 12 A (AC-3): zapewnia bezpieczne sterowanie silnikami i odbiornikami o umiarkowanym obciążeniu bez ryzyka przeciążenia styków głównych.
• Cewka 24 V AC 50/60 Hz: umożliwia sterowanie niskim napięciem, co zwiększa bezpieczeństwo obsługi i kompatybilność z typowymi obwodami sterowniczymi.
• Podwójny zacisk skrzynkowy: ułatwia podłączanie przewodów o różnych przekrojach, przyspieszając montaż i redukując ryzyko poluzowania połączeń.
• Czołowe przyłącza: pozwalają na szybki dostęp do zacisków, co skraca czas instalacji i konserwacji.
• Jednakowe wymiary dla AC i DC: umożliwiają stosowanie wspólnych akcesoriów (np. modułów pomocniczych), co obniża koszty magazynowania i upraszcza projektowanie rozdzielnic.

Zgodność z Normami

Stycznik Eaton DILM12-01 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branży elektrotechnicznej, co gwarantuje niezawodną pracę w typowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy DILM12-01 znajduje zastosowanie przede wszystkim w układach sterowania silnikami klatkowymi oraz innych odbiornikach wymagających załączania i wyłączania pod obciążeniem w kategorii AC-3. Sprawdza się również w automatyce budynkowej i rozdzielnicach przemysłowych.

• Sterowanie silnikami trójfazowymi w maszynach, pompach, wentylatorach i sprężarkach.
• Załączanie/wyłączanie grzałek, transformatorów i innych odbiorników w kategorii AC-1 (przy odpowiednim ograniczeniu prądu).
• Współpraca z przekaźnikami termicznymi i modułami zabezpieczeń silników w układach rozruchowych.
• Budowa szaf sterowniczych w automatyce budynkowej (np. sterowanie oświetleniem, klimatyzacją).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przed podłączeniem należy sprawdzić zgodność napięcia cewki (24 V AC 50/60 Hz) z obwodem sterującym. Przekrój przewodów dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy styków głównych. Zaciski dokręcać momentem zgodnym z dokumentacją producenta (zwykle 1,2–1,5 Nm dla zacisków skrzynkowych). Nie przekraczać maksymalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Czy stycznik ma podświetlenie? Model DILM12-01 nie posiada wbudowanego podświetlenia. Ewentualną sygnalizację stanu można zrealizować za pomocą zewnętrznych modułów pomocniczych lub przekaźników.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP w dostępnych danych. Typowo aparatura modułowa przeznaczona do montażu w rozdzielnicach osiąga ochronę IP20 (brak ochrony przed wnikaniem wody). Szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej.
• Jaki jest tryb pracy styków głównych? Styki główne przystosowane są do kategorii AC-3 (sterowanie silnikami klatkowymi) z prądem znamionowym 12 A. Stycznik może być również używany w kategorii AC-1 przy odpowiednio niższym prądzie – zawsze należy przestrzegać danych z karty katalogowej.
