Stycznik mocy 12A, 3P, 5,7kW, 230V AC, 1NO, zaciski śrubowe | BF1210A230 Lovato Electric

Opis i Kluczowe Cechy

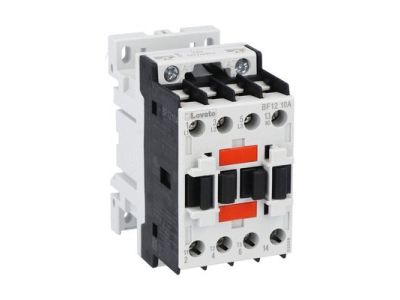

Stycznik mocy BF1210A230 renomowanej marki Lovato Electric to zaawansowany komponent automatyki przemysłowej, zaprojektowany do niezawodnego załączania obwodów silnikowych oraz innych odbiorników energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 12A w kategorii użytkowania AC-3, co przekłada się na zdolność precyzyjnego sterowania silnikami o mocy znamionowej do 5,7 kW przy napięciu międzyfazowym 400V. Trójpolowa konstrukcja (3P) zapewnia pełną kompatybilność z układami trójfazowymi, a zintegrowany styk pomocniczy o konfiguracji 1NO (normalnie otwarty) pozwala na łatwą implementację układów podtrzymania elektrycznego lub sygnalizacji stanu pracy urządzenia do sterownika PLC. Cewka sterująca zasilana napięciem 230V AC jest standardem w większości szaf sterowniczych, co eliminuje potrzebę stosowania dodatkowych zasilaczy DC. Solidne zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań mechanicznych występujących w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w wymagających aplikacjach. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej, w tym styczników i rozruszników silnikowych. Urządzenie posiada certyfikację CE oraz spełnia standardy UL/CSA, co umożliwia jego bezpieczne stosowanie w maszynach przeznaczonych na rynki globalne. Wysoki stopień ochrony zacisków zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Stycznik BF1210A230 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do bezpośredniego sterowania pracą silników elektrycznych w pompach, wentylatorach, przenośnikach taśmowych oraz sprężarkach. Dzięki wysokiej trwałości łączeniowej, urządzenie doskonale sprawdza się również w układach ogrzewania rezystancyjnego, systemach oświetleniowych o dużej mocy oraz w zaawansowanych układach automatyki budynkowej HVAC. Możliwość rozbudowy o dodatkowe bloki styków pomocniczych, moduły przeciwzakłóceniowe i blokady mechaniczne czyni go wszechstronnym elementem składowym układów nawrotnych oraz układów rozruchowych gwiazda-trójkąt.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm (szyna TH35), co znacząco skraca czas instalacji w rozdzielnicy. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania (zgodnie z dokumentacją techniczną producenta), aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się punktów styku. Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych i termicznych dobranych do charakterystyki obciążenia silnika. Cewka 230V AC wymaga stabilnego zasilania, aby uniknąć zjawiska drgania styków przy znacznych spadkach napięcia w sieci.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest fabrycznie wyposażony w jeden zintegrowany styk pomocniczy normalnie otwarty (1NO).
• Jakie jest napięcie sterowania cewki w tym modelu? Cewka tego konkretnego modelu jest przystosowana do pracy z napięciem przemiennym 230V AC o częstotliwości 50/60Hz.
• Czy urządzenie można zamontować na szynie DIN? Tak, konstrukcja obudowy pozwala na szybki, beznarzędziowy montaż na standardowej szynie montażowej 35 mm.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 400V w kategorii AC-3, stycznik może bezpiecznie sterować silnikiem o mocy znamionowej do 5,7 kW.
