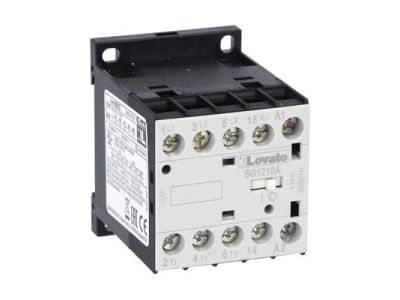

Stycznik mocy 12A, 3P, 5,7kW, 230V AC, 1NO, zaciski śrubowe | 11BG1210A230 Lovato Electric

Opis i Kluczowe Cechy

Stycznik mocy Lovato Electric o numerze katalogowym 11BG1210A230 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających układach automatyki przemysłowej oraz instalacjach elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 12A w kategorii AC-3, co przy napięciu 400V przekłada się na zdolność łączeniową silników o mocy do 5,7 kW. Trójpolowa konstrukcja (3P) zapewnia stabilne sterowanie odbiornikami trójfazowymi, a wbudowany styk pomocniczy o konfiguracji 1NO (normalnie otwarty) umożliwia łatwą integrację z układami sygnalizacji lub blokad elektrycznych.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC pozwala na bezpośrednią współpracę ze standardowymi sieciami rozdzielczymi bez konieczności stosowania dodatkowych transformatorów.
• Zaciski śrubowe: Solidne przyłącza gwarantują trwały styk elektryczny i minimalizują ryzyko poluzowania przewodów pod wpływem drgań.
• Kompaktowa budowa: Seria BG wyróżnia się niewielkimi wymiarami, co pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.
• Wysoka trwałość: Konstrukcja mechaniczna została zoptymalizowana pod kątem milionów cykli łączeniowych, co redukuje koszty eksploatacji i przestoje serwisowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej i rozdzielczej. Posiada również certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych, zapewniając pełną kompatybilność z systemami ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Stycznik 11BG1210A230 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Sterowanie silnikami: Bezpośrednie załączanie silników indukcyjnych o mocy do 5,7 kW w maszynach przemysłowych, wentylatorach i pompach.
• Układy grzewcze: Zarządzanie pracą grzałek rezystancyjnych w piecach przemysłowych i systemach HVAC.
• Automatyka budynkowa: Sterowanie oświetleniem o dużej mocy oraz systemami nawadniania.
• Rozdzielnice zasilające: Jako element wykonawczy w układach SZR (Samoczynne Załączanie Rezerwy) oraz w kaskadowym uruchamianiu odbiorników.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami, szczególnie przy pracy pod pełnym obciążeniem, aby zapewnić optymalną cyrkulację powietrza i odprowadzanie ciepła z cewki.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest wyposażony w jeden zintegrowany styk pomocniczy typu 1NO.
• Jakie jest napięcie znamionowe izolacji? Urządzenie zostało zaprojektowane do pracy w układach niskiego napięcia, zapewniając wysoki poziom izolacji zgodnie z normą IEC 60947.
• Czy można zamontować dodatkowe bloki styków? Tak, konstrukcja serii BG od Lovato Electric pozwala na rozbudowę o dodatkowe moduły styków pomocniczych montowane od czoła.
• Czy cewka 230V AC toleruje wahania napięcia? Tak, cewki Lovato Electric charakteryzują się szerokim zakresem tolerancji napięcia roboczego, co zapobiega „brzęczeniu” stycznika przy niewielkich spadkach napięcia w sieci.
