Stycznik AC-3, 25 A/11 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2026-1FB40 Siemens

Alternatywny kod produktu: 3RT20261FB40

Opis i Kluczowe Cechy

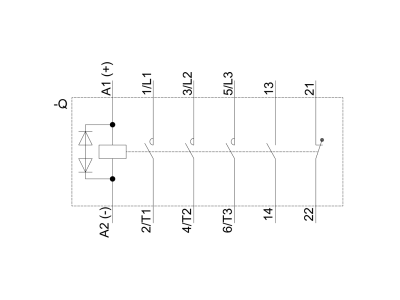

Stycznik mocy Siemens 3RT2026-1FB40 z serii SIRIUS 3RT2 to urządzenie przeznaczone do przełączania silników w kategorii AC-3. Oferuje prąd 25 A i moc 11 kW przy napięciu 400 V, co zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu. Trzybiegunowa konstrukcja, cewka sterowana napięciem DC 24 V oraz wbudowana kombinacja diod (tłumienie przepięć) zwiększają trwałość i kompatybilność z nowoczesnymi sterownikami. Wielkość S0 (szerokość modułu zgodna z systemem SIRIUS) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd AC-3 25 A / moc 11 kW (400 V): Bezpieczne przełączanie silników trójfazowych bez ryzyka przeciążenia styków.
• Cewka DC 24 V: Łatwa integracja ze sterownikami PLC i systemami automatyki niskonapięciowej.
• Styki pomocnicze 1NO + 1NC: Umożliwiają sygnalizację stanu stycznika i realizację dodatkowych funkcji sterowania.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje.
• Kompaktowa budowa (wielkość S0): Oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej wydajności.

Zgodność z Normami

Stycznik posiada dopuszczenia międzynarodowe, w tym zgodność z normami IEC oraz UL/CSA. Jest przystosowany do współpracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4 ready), co potwierdza jego nowoczesność i zgodność z aktualnymi wymaganiami efektywności energetycznej. Urządzenie posiada oznaczenie CE.

Zastosowanie

Dzięki parametrom AC-3 i szerokiemu zakresowi napięć sterowania, stycznik 3RT2026-1FB40 znajduje zastosowanie w wielu układach automatyki przemysłowej i budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi (klatkowymi) – bezpośrednie załączanie i wyłączanie.
• Praca w układach rozruchu i zatrzymania maszyn przemysłowych (pompy, wentylatory, sprężarki).
• Współpraca z przekaźnikami przeciążeniowymi i modułami komunikacyjnymi (AS-i, IO-Link) w rozproszonych systemach automatyki.
• Przełączanie odbiorników rezystancyjnych i pojemnościowych przy zachowaniu kategorii AC-3.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie ze standardem branżowym) lub na płycie montażowej za pomocą dołączonych elementów mocujących. Przy dokręcaniu zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przyłączanych przewodów dobrać do prądu znamionowego (dla 25 A zalecany min. 4 mm² Cu). Należy zapewnić odpowiednią wentylację w szafie sterowniczej.

FAQ

• Czy stycznik posiada wbudowane podświetlenie lub diodę sygnalizacyjną? W dostarczonej dokumentacji nie ma informacji o podświetleniu. Wbudowana kombinacja diod służy do gaszenia przepięć na cewce, a nie do sygnalizacji optycznej.
• Jaki jest stopień ochrony (IP) stycznika? Producent nie podaje konkretnej wartości IP w danych produktu. W standardowych warunkach pracy w rozdzielnicy urządzenia tego typu mają zazwyczaj stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem.
• Czy styki pomocnicze 1NO+1NC są fabrycznie zmontowane i rozdzielne? Tak, styki pomocnicze (1NO i 1NC) są trwale zamontowane i gotowe do podłączenia. Są one rozdzielone elektrycznie, co umożliwia realizację różnych funkcji sterowania i sygnalizacji.
