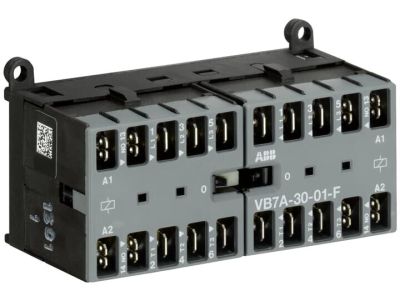

Stycznik miniaturowy nawrotny AC-3 11,5A 5,5kW 3P, 24V AC, 1NC, VB7A-30-01-F-01, złącza konektorowe | GJL1311913R0011 ABB

Alternatywny kod produktu: GJL1311913R0011

Opis i Kluczowe Cechy

Miniaturowy stycznik nawrotny AC-3 o prądzie znamionowym 11,5A i mocy 5,5kW to kompaktowe rozwiązanie do sterowania silnikami trójfazowymi. Wyposażony w 3 bieguny główne i 1 zestyk pomocniczy 1NC, charakteryzuje się płaskim połączeniem sworznia oraz blokadą mechaniczną i blokadą bezpieczeństwa. Cewka 24V AC zapewnia cichą pracę, a wskaźnik położenia przełącznika ułatwia diagnostykę. Złącza konektorowe przyspieszają montaż i wymianę.

• 3 bieguny główne + 1 zestyk pomocniczy 1NC: Zapewnia nie tylko sterowanie głównym obwodem silnika, ale także sygnalizację stanu pracy lub blokadę bezpieczeństwa.
• Blokada mechaniczna i blokada bezpieczeństwa: Zapobiega przypadkowemu załączeniu stycznika, zwiększając bezpieczeństwo eksploatacji.
• Cewka 24V AC z cichą pracą: Zmniejsza poziom hałasu w instalacji, co jest istotne w pomieszczeniach biurowych lub mieszkalnych.
• Wskaźnik położenia przełącznika: Ułatwia szybką weryfikację stanu stycznika bez demontażu obudowy.
• Złącza konektorowe: Uproszczony montaż i wymiana stycznika – wystarczy wsunąć przewody do gniazda, bez lutowania ani śrub.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (m.in. EN 60947-4-1) i posiada oznaczenie CE. Zaprojektowany zgodnie z dyrektywami bezpieczeństwa dla urządzeń elektrycznych stosowanych w budynkach i przemyśle.

Zastosowanie

Miniaturowy stycznik nawrotny znajduje zastosowanie w instalacjach wymagających niezawodnego sterowania silnikami trójfazowymi, zwłaszcza tam, gdzie przestrzeń jest ograniczona.

• Sterowanie silnikami w napędach bram, rolet, żaluzji w budynkach mieszkalnych i komercyjnych.
• Zastosowania przemysłowe – napędy maszyn, przenośników, wentylatorów o mocy do 5,5kW (AC-3).
• Układy automatyki budynkowej – sterowanie pompami, agregatami chłodniczymi.
• Systemy bezpieczeństwa – blokady mechaniczne i elektryczne w maszynach.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Stycznik można montować zarówno na szynie DIN, jak i bezpośrednio na ścianie. Przed podłączeniem przewodów należy upewnić się, że napięcie cewki (24V AC) jest zgodne z zasilaniem sterującym. Złącza konektorowe umożliwiają szybkie podłączanie – wystarczy zdjąć izolację z przewodu i wsunąć go do gniazda. Po montażu sprawdzić poprawność działania i blokad.

FAQ

• Czy stycznik może być używany do sterowania silnikami jednofazowymi? Nie – stycznik jest przeznaczony wyłącznie do silników trójfazowych w klasie AC-3 (do 5,5kW). Do silników jednofazowych wymagane są styczniki dedykowane.
• Jaka jest trwałość zestyków? Trwałość zestyków nie została podana w danych produktu. Zaleca się okresowe przeglądy i konserwację zgodnie z dokumentacją techniczną.
• Czy stycznik posiada zabezpieczenie przed zwarciem? Stycznik sam w sobie nie jest zabezpieczeniem zwarciowym – wymaga współpracy z bezpiecznikiem lub wyłącznikiem nadprądowym dobranym do prądu znamionowego silnika.
