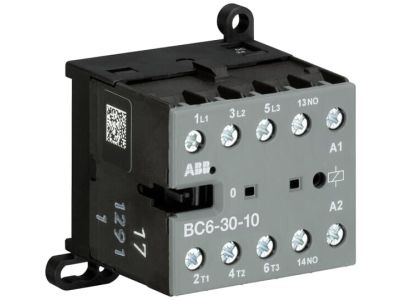

Stycznik miniaturowy AC-3 8,5A 4kW 3P, 24V DC, 1NO, BC6-30-10-01, zaciski śrubowe | GJL1213001R0101 ABB

Opis i Kluczowe Cechy

Stycznik miniaturowy ABB BC6-30-10-01 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o systemach, w których kluczowym czynnikiem jest optymalizacja przestrzeni wewnątrz rozdzielnicy przy zachowaniu najwyższych parametrów niezawodności. Urządzenie charakteryzuje się 3-biegunową konstrukcją główną oraz zintegrowanym stykiem pomocniczym typu 1NO (normalnie otwarty). Dzięki zastosowaniu cewki zasilanej napięciem stałym 24V DC, stycznik ten doskonale współpracuje z systemami sterowania PLC oraz nowoczesnymi układami automatyki przemysłowej.

• Wydajność prądowa: Znamionowy prąd pracy w kategorii AC-3 wynosi 8,5 A, co pozwala na sterowanie silnikami trójfazowymi o mocy do 4 kW.
• Cicha praca: Zastosowana cewka jest bezgłośna i pozbawiona szumów, co jest kluczowe w instalacjach budynkowych i komercyjnych.
• Kompaktowa budowa: Miniaturowe wymiary pozwalają na montaż w miejscach o ograniczonej przestrzeni, gdzie standardowe styczniki nie znalazłyby zastosowania.
• Wskaźnik położenia: Mechaniczny wskaźnik stanu styków umożliwia szybką diagnostykę i weryfikację pracy urządzenia bez użycia przyrządów pomiarowych.
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość styku i odporność na drgania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w najbardziej wymagających środowiskach. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, dotyczących aparatury niskonapięciowej, a także normy IEC/EN 60947-5-1 dla obwodów sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Stycznik BC6-30-10-01 znajduje szerokie zastosowanie w wielu sektorach gospodarki:

• Budownictwo mieszkaniowe i komercyjne: Sterowanie oświetleniem, systemami ogrzewania, wentylacji oraz klimatyzacji (HVAC).
• Przemysł: Załączanie małych silników elektrycznych, pomp, wentylatorów oraz przenośników taśmowych w kategorii AC-3.
• Automatyka: Przełączanie sygnałów sterujących oraz separacja galwaniczna obwodów w szafach sterowniczych.
• Infrastruktura: Systemy sterowania bramami, roletami oraz innymi elementami automatyki budynkowej.

Wskazówki Montażowe

Urządzenie oferuje elastyczność montażu, umożliwiając instalację zarówno na standardowej szynie montażowej DIN (35 mm), jak i bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalne przewodzenie i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądu znamionowego 20 A (dla kategorii AC-1) lub 8,5 A (dla AC-3). Przed uruchomieniem należy zweryfikować poprawność napięcia zasilania cewki (24V DC), aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy ten stycznik może pracować z napięciem zmiennym na cewce? Nie, model BC6-30-10-01 jest wyposażony w cewkę dedykowaną wyłącznie do napięcia stałego 24V DC.
• Jaka jest maksymalna moc silnika, którą może sterować ten aparat? W kategorii użytkowania AC-3 (silniki klatkowe), maksymalna moc znamionowa wynosi 4 kW przy napięciu 400V.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, urządzenie posiada jeden zintegrowany styk pomocniczy zwierny (1NO).
• Czy montaż na ścianie wymaga dodatkowych adapterów? Nie, obudowa posiada zintegrowane otwory montażowe pozwalające na bezpośrednie przykręcenie do płaskiej powierzchni.
