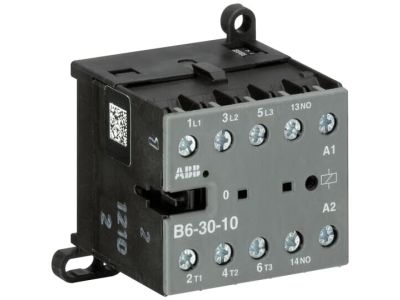

Stycznik miniaturowy AC-3 8,5A 4kW 3P, 24V AC, 1NO, B6-30-10-01, zaciski śrubowe | GJL1211001R0101 ABB

Alternatywny kod produktu: GJL1211001R0101

Opis i Kluczowe Cechy

Stycznik miniaturowy B6-30-10-01 (symbol GJL1211001R0101) to kompaktowy 3-biegunowy stycznik przystosowany do kategorii użytkowania AC-3 (8,5 A / 4 kW) oraz AC-1 (20 A). Wyposażony w jeden styk pomocniczy 1NO oraz cewkę sterującą 24 V AC, łączy wysoką niezawodność z oszczędnością miejsca w rozdzielnicy. Zaciski śrubowe ułatwiają szybkie i pewne podłączenie przewodów.

• Kategoria AC-3 (8,5 A / 4 kW): bezpieczne załączanie i wyłączanie silników trójfazowych o mocy do 4 kW bez ryzyka uszkodzenia styków.
• Kategoria AC-1 (20 A): umożliwia przełączanie obciążeń rezystancyjnych, np. grzałek lub oświetlenia, z większym prądem znamionowym.
• Styk pomocniczy 1NO: zapewnia sygnalizację stanu łączeniowego lub realizację prostych układów blokad.
• Cicha cewka 24 V AC: praca bez uciążliwego buczenia, szczególnie istotna w pomieszczeniach wymagających komfortu akustycznego.
• Wskaźnik położenia przełącznika: ułatwia wizualną kontrolę stanu stycznika bez konieczności dotykania części pod napięciem.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż powinien być wykonany zgodnie z dokumentacją producenta oraz przepisami krajowymi.

Zastosowanie

Miniaturowy stycznik B6-30-10-01 sprawdza się w budynkach mieszkalnych, komercyjnych i przemysłowych, wszędzie tam, gdzie potrzebne jest niezawodne sterowanie obciążeniami przy ograniczonej przestrzeni montażowej.

• Sterowanie silnikami trójfazowymi (wentylatory, pompy, sprężarki) o mocy do 4 kW w kategorii AC-3.
• Załączanie i wyłączanie obciążeń rezystancyjnych, np. grzałek elektrycznych lub pieców, z prądem do 20 A (AC-1).
• Przekazywanie impulsów sterujących do systemów automatyki lub PLC jako sygnał stanu urządzenia.
• Zastosowanie w rozdzielnicach sterowniczych tam, gdzie kluczowa jest mała szerokość zabudowy i łatwy montaż.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP oraz uprawnienia elektryczne. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Stycznik przeznaczony jest do montażu na szynie DIN TH35 (zgodnie z EN 60715) lub bezpośrednio na ścianie za pomocą otworów montażowych. Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obciążenia oraz obowiązujących przepisów.

FAQ

• Czy stycznik ma podświetlenie? Nie, stycznik B6-30-10-01 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest mechanicznym wskaźnikiem położenia (czerwona/zielona flagka).
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia ochrony IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się ochronę IP20 (brak ochrony przed wilgocią, ochrona przed dotknięciem palcem).
• Jaki jest typ styku pomocniczego? Styk pomocniczy to 1NO (normalnie otwarty), co oznacza, że zwierza się po załączeniu cewki. Może być wykorzystany do sygnalizacji lub sterowania w układach automatyki.
