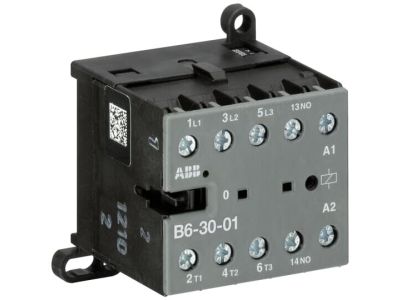

Stycznik miniaturowy AC-3 8,5A 4kW 3P, 220-240V AC, 1NC, B6-30-01-80, zaciski śrubowe | GJL1211001R8010 ABB

Opis i Kluczowe Cechy

Stycznik miniaturowy ABB B6-30-01-80 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o aplikacjach, w których kluczowym czynnikiem jest oszczędność miejsca w rozdzielnicy przy zachowaniu najwyższych parametrów niezawodności. Urządzenie charakteryzuje się 3-biegunową konfiguracją styków głównych oraz jednym zintegrowanym stykiem pomocniczym rozwiernym (1NC). Dzięki prądowi znamionowemu 8,5 A w kategorii użytkowania AC-3, stycznik ten pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400V.

• Kompaktowa konstrukcja: Miniaturowe wymiary serii B6 pozwalają na montaż w miejscach niedostępnych dla standardowych styczników, co jest nieocenione w nowoczesnych, gęsto upakowanych szafach sterowniczych.
• Cicha praca cewki: Zastosowana cewka na napięcie 220-240V AC została zoptymalizowana pod kątem redukcji hałasu i wibracji, co predysponuje urządzenie do pracy w budynkach mieszkalnych i biurowych.
• Wskaźnik położenia: Czytelny wskaźnik stanu przełącznika umożliwia szybką diagnostykę wizualną i weryfikację stanu pracy obwodu bez konieczności użycia przyrządów pomiarowych.
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość styku i odporność na poluzowanie pod wpływem drgań, co przekłada się na bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, dotyczących aparatury niskonapięciowej, a także normy IEC/EN 60947-5-1 dla elementów sterowniczych. Posiada certyfikaty dopuszczające go do użytku w sektorze przemysłowym, komercyjnym oraz budownictwie mieszkaniowym na całym świecie.

Zastosowanie

Stycznik ABB B6-30-01-80 znajduje szerokie zastosowanie w różnorodnych gałęziach elektrotechniki:

• Automatyka budynkowa: Sterowanie oświetleniem, systemami ogrzewania oraz wentylacji w obiektach komercyjnych i prywatnych.
• Przemysł: Załączanie małych silników trójfazowych do 4 kW, pomp, wentylatorów oraz przenośników taśmowych.
• Układy sterowania: Przełączanie sygnałów sterujących w logice przekaźnikowej oraz separacja obwodów mocy od obwodów sterowniczych.
• Zastosowania rezystancyjne (AC-1): Obsługa obciążeń o charakterze nieindukcyjnym do 20 A, takich jak grzałki elektryczne.

Wskazówki Montażowe

Urządzenie oferuje elastyczność montażu dzięki zintegrowanej możliwości instalacji na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Dzięki kompaktowej budowie, stycznik może być montowany w dowolnej pozycji, jednak dla optymalnego odprowadzania ciepła zaleca się pozycję pionową.

FAQ

• Czy ten stycznik posiada styki pomocnicze? Tak, model B6-30-01-80 posiada jeden wbudowany styk pomocniczy rozwierny (1NC).
• Jakie jest napięcie sterowania cewki? Cewka jest przystosowana do pracy z napięciem przemiennym w zakresie 220-240V AC.
• Czy urządzenie można zamontować na ścianie? Tak, konstrukcja stycznika umożliwia zarówno montaż na szynie DIN, jak i montaż natynkowy/ścienny.
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? W kategorii AC-3 przy napięciu 400V, maksymalna moc znamionowa wynosi 4 kW.
