Stycznik miniaturowy AC-3 11,5A 5,5kW 3P, 24V AC, 1NO, B7-30-10-F-01, złącza konektorowe | GJL1311003R0101 ABB

Alternatywny kod produktu: GJL1311003R0101

Opis i Kluczowe Cechy

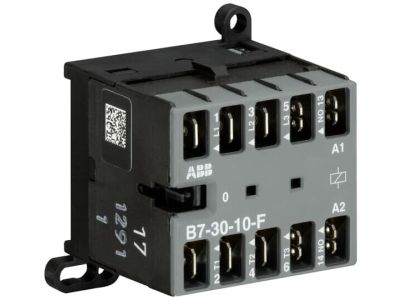

Stycznik miniaturowy B7-30-10-F, oznaczony symbolem GJL1311003R0101, to trójbiegunowy stycznik przeznaczony do kategorii AC-3 o prądzie znamionowym 11,5 A i mocy 5,5 kW. Wyposażony w jeden styk pomocniczy normalnie otwarty (1NO) oraz cewkę przystosowaną do napięcia 24 V AC. Dzięki płaskim złączom konektorowym (pinowym) zapewnia szybki i pewny montaż w instalacjach, w których liczy się niezawodność i oszczędność miejsca.

• Kategoria AC-3 11,5 A / 5,5 kW: Przeznaczony do sterowania silnikami klatkowymi – umożliwia bezpieczne załączanie i wyłączanie obciążeń trójfazowych bez ryzyka uszkodzenia styków.
• Styk pomocniczy 1NO: Umożliwia sygnalizację stanu załączenia lub przekazanie informacji zwrotnej do układów sterowania PLC/sterowników.
• Płaskie złącza konektorowe (pinowe): Skracają czas montażu i eliminują konieczność docinania i zaciskania przewodów w aplikacjach o dużej gęstości aparatury.
• Zintegrowany wskaźnik położenia przełącznika: Umożliwia szybką wizualną ocenę stanu stycznika bez konieczności pomiarów.
• Cicha praca cewki: Redukuje hałas w rozdzielnicach i szafach sterowniczych, co ma znaczenie w środowiskach biurowych i komercyjnych.
• Możliwość montażu na szynie TH35 lub bezpośrednio na ścianie: Zapewnia elastyczność instalacji w istniejących lub nowych rozdzielnicach.

Zgodność z Normami

Stycznik miniaturowy B7-30-10-F jest zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardem DIN, co potwierdza oznakowanie CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami trójfazowymi w budynkach mieszkalnych, komercyjnych oraz lekkim przemyśle. Sprawdza się zarówno w układach przełączania silników, jak i w obwodach sygnalizacji.

• Bezpośrednie sterowanie silnikami trójfazowymi o mocy do 5,5 kW (kategoria AC-3).
• Załączanie i wyłączanie obciążeń rezystancyjnych i indukcyjnych w kategorii AC-1 (do 20 A).
• Przekazywanie sygnałów sterowniczych (dzięki stykowi 1NO) do styczników nadrzędnych, przekaźników lub wejść PLC.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, pompami w rozszerzonych układach sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na ścianie za pomocą wkrętów. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 11,5 A (AC-3) – zalecany minimalny przekrój 1,5 mm². Moment dokręcania śrub zacisków (jeśli dotyczy) należy sprawdzić w dokumentacji producenta. Płaskie złącza pinowe wymagają zastosowania odpowiednich konektorów żeńskich.

FAQ

• Czy stycznik posiada podświetlenie? W dostarczonym opisie nie ma informacji o podświetleniu. Stycznik wyposażono w mechaniczny wskaźnik położenia przełącznika, który pozwala wizualnie ocenić stan załączenia.
• Jaki stopień ochrony IP ma ten stycznik? Producent nie podaje stopnia ochrony IP w danych technicznych. Aparatura modułowa montowana w rozdzielnicach standardowo posiada IP20 dla obudowy, a w warunkach przemysłowych może wymagać dodatkowej osłony.
• Jaki jest tryb pracy styku pomocniczego? Styk pomocniczy jest normalnie otwarty (1NO), tzn. w stanie spoczynku (gdy cewka nie jest zasilona) jest rozwarty, a po załączeniu cewki zamyka obwód.
