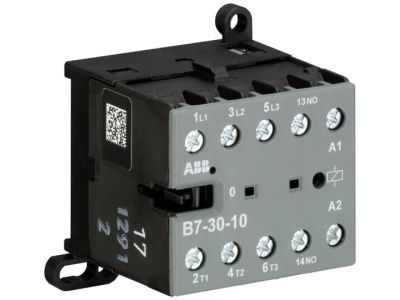

Stycznik miniaturowy AC-3 11,5A 5,5kW 3P, 220-240V AC, 1NO, B7-30-10-80, zaciski śrubowe | GJL1311001R8100 ABB

Opis i Kluczowe Cechy

Stycznik miniaturowy ABB B7-30-10-80 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o systemach, w których kluczowym czynnikiem jest optymalizacja przestrzeni wewnątrz rozdzielnicy przy zachowaniu najwyższych parametrów niezawodności. Urządzenie charakteryzuje się 3-biegunową konstrukcją główną oraz zintegrowanym stykiem pomocniczym typu 1NO (normalnie otwarty), co pozwala na łatwą sygnalizację stanu pracy urządzenia do systemów nadrzędnych. Prąd znamionowy pracy w kategorii AC-3 wynosi 11,5 A, co przekłada się na zdolność sterowania silnikami o mocy do 5,5 kW. W kategorii AC-1 stycznik obsługuje obciążenia rezystancyjne do 20 A.

• Kompaktowe wymiary: Seria B7 oferuje jedne z najmniejszych gabarytów na rynku, co pozwala na gęsty montaż w szafach sterowniczych.
• Cicha cewka: Zastosowana cewka na napięcie 220-240V AC charakteryzuje się niskim poborem mocy i wyjątkowo cichą pracą, co jest istotne w instalacjach budynkowych.
• Wskaźnik położenia: Mechaniczny wskaźnik na froncie obudowy umożliwia natychmiastową weryfikację stanu styków bez użycia aparatury pomiarowej.
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość mechaniczną i odporność na wstrząsy, zapewniając stabilny styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych i komercyjnych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Stycznik ABB B7-30-10-80 znajduje szerokie zastosowanie w różnorodnych sektorach gospodarki:

• Automatyka budynkowa: Sterowanie oświetleniem, systemami ogrzewania oraz wentylacją w budynkach mieszkalnych i biurowych.
• Przemysł: Załączanie małych silników trójfazowych, pomp, wentylatorów oraz przenośników taśmowych o mocy do 5,5 kW.
• Układy sterowania: Przełączanie sygnałów sterujących w rozbudowanych logikach przekaźnikowych.
• Infrastruktura: Idealny do szaf sterowniczych o ograniczonej głębokości montażowej.

Wskazówki Montażowe

Urządzenie oferuje elastyczność instalacji dzięki zintegrowanej możliwości montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą wkrętów (montaż ścienny). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Dzięki kompaktowej budowie, stycznik może pracować w dowolnej pozycji, jednak dla optymalnego chłodzenia zaleca się montaż pionowy.

FAQ

• Czy ten stycznik nadaje się do sterowania oświetleniem LED? Tak, dzięki prądowi znamionowemu AC-1 wynoszącemu 20 A, stycznik świetnie radzi sobie z obciążeniami rezystancyjnymi i lekko indukcyjnymi, typowymi dla nowoczesnych systemów oświetleniowych.
• Jakie jest napięcie sterowania cewki? Model ten posiada cewkę przystosowaną do napięcia przemiennego w zakresie 220-240V AC (częstotliwość 40-450 Hz).
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik posiada jeden wbudowany styk pomocniczy zwierny (1NO).
• Czy można go zamontować w małej rozdzielnicy domowej? Tak, jego miniaturowa konstrukcja jest w pełni kompatybilna z modułowymi rozdzielnicami elektrycznymi.
