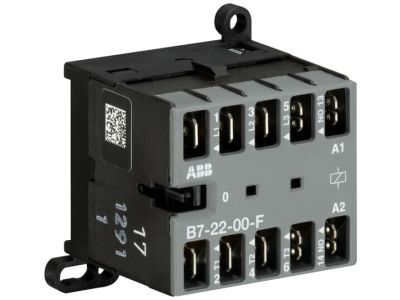

Stycznik miniaturowy AC-1 20A 4P (2NO+2NC), 24V AC, B7-22-00-F-01, złącza konektorowe | GJL1311503R0001 ABB

Alternatywny kod produktu: GJL1311503R0001

Opis i Kluczowe Cechy

Stycznik miniaturowy AC-1 20A 4-biegunowy zasilany napięciem 24V AC to kompaktowe rozwiązanie do sterowania odbiornikami jedno- i trójfazowymi oraz sygnałami sterującymi. Wyposażony w złącza konektorowe ułatwiające szybki montaż, płaskie połączenia pinowe oraz cichobieżną cewkę. Możliwość montażu na szynie DIN lub bezpośrednio na ścianie zwiększa elastyczność instalacji.

• Prąd znamionowy AC-1 20A: Zapewnia niezawodne załączanie i wyłączanie obciążeń rezystancyjnych do 20A, w tym odbiorników o mocy do 5,5 kW (AC-3).
• 4 styki (2NO+2NC): Zwiększona funkcjonalność – możliwość sterowania dwoma niezależnymi obwodami głównymi i dwoma sygnałowymi.
• Zasilanie 24V AC: Kompatybilny z powszechnie stosowanymi napięciami sterowniczymi w instalacjach automatyki.
• Cicha cewka: Redukuje hałas podczas pracy, co jest istotne w instalacjach wymagających niskiego poziomu dźwięku.
• Złącza konektorowe: Ułatwiają szybki montaż i demontaż, minimalizując czas prac instalacyjnych.
• Montaż na szynie DIN lub ścianie: Uniwersalny sposób mocowania dostosowany do różnych konfiguracji szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych oraz posiada oznaczenie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Stycznik miniaturowy znajduje szerokie zastosowanie w instalacjach, gdzie liczy się oszczędność miejsca i niezawodność działania.

• Sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych – np. klatki schodowe, garaże, biura.
• Zasilanie i sterowanie odbiornikami trójfazowymi w maszynach przemysłowych i urządzeniach do 5,5 kW (AC-3).
• Przełączanie sygnałów sterujących w układach automatyki budynkowej i przemysłowej.
• Układy zasilania rezerwowego i awaryjnego – dzięki kompaktowym wymiarom idealnie nadaje się do montażu w szafach sterowniczych.
• Zastosowania w systemach wentylacji, klimatyzacji i ogrzewania – jako element pośredniczący w sterowaniu silnikami.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Stycznik można montować na szynie DIN 35 mm lub bezpośrednio na płaskiej powierzchni za pomocą wkrętów. Złącza konektorowe ułatwiają podłączanie przewodów – należy upewnić się, że wszystkie połączenia są dokręcone zgodnie z zalecanym momentem siły. Po montażu należy przeprowadzić test działania stycznika pod nadzorem.

FAQ

• Czy stycznik może pracować z napięciem 24V DC? Nie – stycznik jest zaprojektowany wyłącznie do zasilania napięciem przemiennym 24V AC.
• Jakie jest maksymalne obciążenie stycznika w klasie AC-3? Maksymalna moc dla obciążeń silnikowych (AC-3) wynosi 5,5 kW przy napięciu 400V.
• Czy stycznik posiada wskaźnik stanu styków? Tak – wyposażony jest w mechaniczny wskaźnik położenia przełącznika, ułatwiający wizualną kontrolę stanu stycznika.
