Stycznik miniaturowy AC-1 16A 4P (4NO), 380-415V AC, B6-40-00-85, zaciski śrubowe | GJL1211201R8005 ABB

Alternatywny kod produktu: GJL1211201R8005

Opis i Kluczowe Cechy

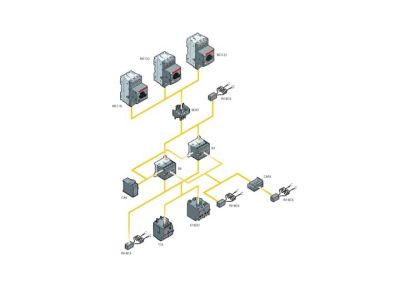

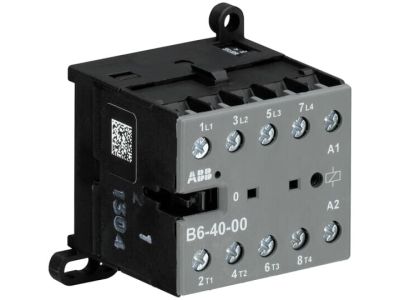

Stycznik miniaturowy B6-40-00-85 (symbol GJL1211201R8005) to czterobiegunowe urządzenie wykonawcze o konfiguracji styków 4NO (4 normalnie otwarte), przystosowane do pracy w kategorii AC-1. Prąd znamionowy 16 A oraz napięcie cewki 380–415 V AC pozwalają na bezpieczne sterowanie obciążeniami rezystancyjnymi i odbiornikami o charakterze liniowym w instalacjach jednofazowych i trójfazowych. Dzięki wyjątkowo cichej pracy cewki oraz wbudowanemu wskaźnikowi mechanicznemu położenia styków, urządzenie ułatwia diagnostykę i komfort użytkowania. Kompaktowa konstrukcja z zaciskami śrubowymi umożliwia montaż zarówno na szynie TH35, jak i bezpośrednio na ścianie, co czyni go elastycznym rozwiązaniem w rozdzielnicach budynkowych, komercyjnych i przemysłowych.

• Prąd znamionowy AC-1: 16 A: Zapewnia pewne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków – idealne do grzałek, pieców, oświetlenia żarowego.
• 4 bieguny (4NO): Umożliwia jednoczesne sterowanie czterema niezależnymi obwodami lub przełączanie trójfazowego odbiornika z dodatkowym biegunem neutralnym – oszczędność miejsca w rozdzielnicy.
• Napięcie cewki 380–415 V AC: Dedykowane do zasilania z sieci trójfazowej bez potrzeby stosowania dodatkowych transformatorów – uproszczenie instalacji.
• Cicha cewka i wskaźnik położenia: Praca bez brzęczenia oraz widoczna, mechaniczna informacja o stanie styków ułatwia szybką kontrolę i serwis.
• Zaciski śrubowe i montaż na szynie/ścianie: Pewne łączenie przewodów oraz możliwość instalacji w dowolnej orientacji – elastyczność w różnych warunkach zabudowy.

Zgodność z Normami

Stycznik miniaturowy B6-40-00-85 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla sprzętu elektroinstalacyjnego. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Urządzenie przeznaczone jest do pracy w obwodach o napięciu znamionowym do 415 V AC, w kategorii AC-1, co gwarantuje bezpieczną eksploatację w typowych warunkach przemysłowych i budynkowych.

Zastosowanie

Stycznik miniaturowy 4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń rezystancyjnych oraz sygnałów sterujących, a przestrzeń montażowa jest ograniczona. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Sterowanie odbiornikami rezystancyjnymi: grzałki, piece konwekcyjne, bojlery – kategoria AC-1 gwarantuje długą żywotność styków.
• Przełączanie sygnałów sterujących: impulsy do styczników większej mocy, przekaźników lub PLC – niski prąd łączeniowy nie obciąża styków.
• Automatyka budynkowa: załączanie oświetlenia, wentylatorów, rolet – cicha praca nie przeszkadza w pomieszczeniach użytkowych.
• Rozdzielnice trójfazowe w budynkach mieszkaniowych i komercyjnych – aż 4 bieguny w jednym module pozwalają zaoszczędzić miejsce na szynie.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się na szynie montażowej TH35 (DIN) lub bezpośrednio do ściany za pomocą otworów montażowych. Do podłączenia przewodów zaleca się użycie zacisków śrubowych – moment dokręcania należy dostosować do zaleceń producenta (zwykle 0,8–1,2 Nm). Przekrój przewodów musi być dobrany do prądu obciążenia oraz zabezpieczeń nadprądowych w obwodzie. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie wskaźnika położenia styków.

FAQ

• Czy stycznik posiada wbudowany wskaźnik świetlny (LED)? Nie. Stycznik B6-40-00-85 wyposażony jest w mechaniczny wskaźnik położenia styków (czerwone/zielone okienko), który informuje o stanie załączenia – nie wymaga zasilania i działa niezależnie od cewki.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy charakteryzuje się ochroną IP20, co oznacza ochronę przed dotknięciem palcami, ale nie przed wilgocią – należy instalować w suchych pomieszczeniach.
• Czy stycznik może pracować w trybie AC-3 (silniki)? Stycznik został sklasyfikowany dla kategorii AC-1 (obciążenia rezystancyjne). Do łączenia silników indukcyjnych zaleca się stosowanie styczników o odpowiedniej kategorii AC-3 – w tym modelu nie określono parametrów dla silników.
