Stycznik LS Electric, prąd 225A w AC-3, moc 110kW, napięcie cewki 400VAC, styki pomocnicze 2a2b | MC-225A 400VAC 2A2B Aniro

Opis i Kluczowe Cechy

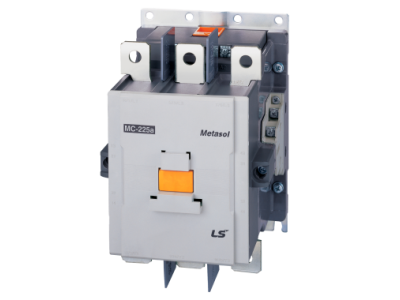

Stycznik MC-225A (symbol MC-225A 400VAC 2A2B) to wysokowydajne urządzenie przeznaczone do sterowania obwodami o dużym obciążeniu prądowym w instalacjach przemysłowych. Przeznaczony do pracy w kategorii AC-3 z prądem znamionowym 225A i mocą 110kW przy napięciu 400VAC. Cewka zasilana napięciem 400VAC zapewnia niezawodne załączanie i wyłączanie obwodów głównych.

• Prąd znamionowy 225A w kategorii AC-3: Bezpieczne załączanie i wyłączanie silników indukcyjnych o mocy do 110kW – kluczowe dla układów napędowych w przemyśle.
• Napięcie cewki 400VAC: Kompatybilność z typowymi układami sterowania w instalacjach przemysłowych, eliminacja potrzeby dodatkowych przetwornic napięcia.
• Styki główne 3P (trójbiegunowe): Przeznaczone do obwodów trójfazowych, zapewniające pewne połączenie i rozłączenie obciążeń o wysokim prądzie.
• Styki pomocnicze 2a2b (2NO + 2NC): Umożliwiają sygnalizację stanu stycznika oraz integrację z układami sterowania i automatyki.
• Wytrzymała konstrukcja: Odporny na przeciążenia i warunki środowiskowe typowe dla pomieszczeń rozdzielni przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dla urządzeń sterujących i rozdzielczych, w tym normy PN-EN 60947-4-1 oraz PN-EN 60947-5-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik MC-225A przeznaczony jest do zastosowań w instalacjach przemysłowych wymagających niezawodnego sterowania obwodami o dużym obciążeniu.

• Sterowanie silnikami indukcyjnymi trójfazowymi o mocy do 110kW w układach napędowych.
• Zastosowanie w układach rozruchu i hamowania silników elektrycznych.
• Integracja z systemami automatyki przemysłowej jako element wykonawczy.
• Praca w rozdzielniach niskiego napięcia w zakładach produkcyjnych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik mocować do szyny TH-35 w szafie rozdzielczej, zachowując odpowiednie odstępy między urządzeniami zgodnie z zaleceniami producenta. Przewody zasilające i sterujące należy dobrać zgodnie z prądem znamionowym, stosując odpowiednie momenty dokręcania i środki ochrony przeciwzwarciowej. Cewkę zasilaną napięciem 400VAC podłączyć zgodnie z oznaczeniami na styczniku. Po montażu przeprowadzić testy funkcjonalne w trybie beznapięciowym.

FAQ

• Do jakiej kategorii pracy AC przypisany jest stycznik MC-225A? Stycznik zaliczany jest do kategorii AC-3, co oznacza, że przeznaczony jest do załączania i wyłączania silników indukcyjnych podczas pracy.
• Czy stycznik posiada zabezpieczenie termiczne? Nie – stycznik MC-225A jest elementem sterującym, nie posiada wbudowanego zabezpieczenia termicznego. Do ochrony obwodu konieczne jest zastosowanie dodatkowego wyposażenia, np. przekaźnika termicznego.
• Jakie napięcie cewki jest wymagane do sterowania stycznikiem? Stycznik zasilany jest napięciem 400VAC, co jest standardem w instalacjach przemysłowych trójfazowych. Nie zaleca się zasilania cewki napięciem innym niż znamionowe.
