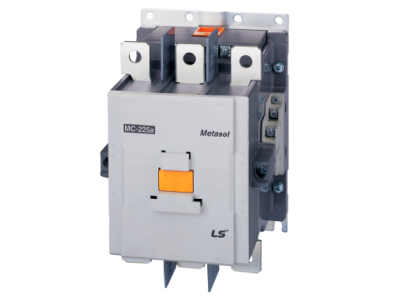

Stycznik LS Electric, prąd 185A w AC-3, moc 90kW, napięcie cewki 400VAC, styki pomocnicze 2a2b | MC-185A 400VAC 2A2B Aniro

Opis i Kluczowe Cechy

Stycznik MC-185A (symbol MC-185A 400VAC 2A2B) o prądzie znamionowym 185A w kategorii użytkowej AC-3 to wysokowydajne urządzenie przeznaczone do sterowania silnikami trójfazowymi o mocy do 90kW przy napięciu 400VAC. Cewka zasilana napięciem 400VAC zapewnia pewne działanie w standardowych instalacjach przemysłowych. Dwa styki pomocnicze 2A2B umożliwiają sygnalizację stanu pracy lub budowę obwodów blokad.

• Prąd znamionowy 185A (AC-3): Możliwość bezpośredniego załączania silników o mocy do 90kW przy 400VAC – kluczowe dla maszyn przemysłowych i układów napędowych.
• Napięcie cewki 400VAC: Kompatybilne z typowymi sieciami zasilającymi w zakładach przemysłowych, eliminuje potrzebę stosowania dodatkowych przetwornic napięcia.
• Styki pomocnicze 2A2B: Pozwalają na realizację funkcji sygnalizacyjnych (np. lampki stanu pracy) lub tworzenie układów sterowania z blokadami mechanicznymi.
• Kategoria użytkowa AC-3: Zapewnia pewne załączanie i wyłączanie silników indukcyjnych podczas pracy, z zachowaniem wysokiej trwałości łączeniowej.
• Znamionowe napięcie izolacji 690V: Gwarantuje bezpieczeństwo pracy w sieciach o podwyższonym napięciu roboczym.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 dotyczącej łączników niskonapięciowych. Posiada deklarację zgodności CE potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik MC-185A przeznaczony jest do sterowania mocnymi odbiornikami indukcyjnymi w środowiskach przemysłowych i energetycznych.

• Załączanie i wyłączanie silników trójfazowych o mocy do 90kW (np. pompy, wentylatory, przenośniki taśmowe).
• Sterowanie układami napędowymi maszyn przemysłowych wymagających kategorii użytkowej AC-3.
• Budowa układów automatyki z sygnalizacją stanu pracy za pomocą styków pomocniczych (2A2B).
• Zastosowanie w rozdzielnicach niskiego napięcia jako element pośredniczący w układach zabezpieczeń i blokad.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy montować w pozycji pionowej na szynie TH35 zgodnie z normą PN-EN 60715. Należy zapewnić odpowiednie chłodzenie – minimalna odległość od innych urządzeń wynosi 50mm. Przekrój przewodów zasilających dobierać zgodnie z prądem znamionowym (185A), stosując terminale kablowe o odpowiedniej średnicy. Styki pomocnicze należy podłączać z zachowaniem polaryzacji i obciążalności znamionowej (2A/250VAC).

FAQ

• Czy stycznik można stosować w układach zasilanych napięciem 230VAC? Nie – cewka stycznika jest przystosowana wyłącznie do zasilania napięciem 400VAC. Do pracy przy 230VAC wymagana jest cewka o odpowiednim napięciu.
• Jakie jest żywotność łączeniowa stycznika? Kategoria użytkowa AC-3 gwarantuje co najmniej 1,3 miliona cykli łączeniowych przy nominalnym obciążeniu.
• Czy stycznik posiada zabezpieczenie przed zwarciem? Nie – stycznik nie jest urządzeniem zabezpieczającym. W układzie należy stosować dodatkowe zabezpieczenia (np. wyłączniki nadprądowe) dobrane do prądu znamionowego.
