Stycznik LS Electric, 4-polowy, prąd 50A w AC-3, moc 22kW, napięcie cewki 24VAC | MC-50A/4 24VAC Aniro

Alternatywny kod produktu: 1338019700

Opis i Kluczowe Cechy

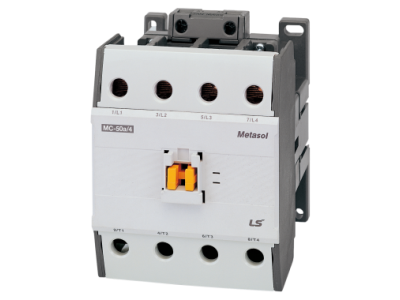

Stycznik 4-biegunowy LS Electric MC-50A/4 24VAC (symbol MC-50A/4 24VAC) o prądzie znamionowym 50A w kategorii AC-3 i mocy 22kW to zaawansowany element sterujący w instalacjach elektrycznych przemysłowych. Zasilany cewką 24VAC, zapewnia precyzyjną pracę układów rozruchowych i sterowania silnikami. Wyposażenie czterech biegunów umożliwia jednoczesne sterowanie czterema obwodami, co zwiększa funkcjonalność w porównaniu z stycznikami 3-biegunowymi.

• 4-biegunowa konstrukcja: Umożliwia sterowanie czterema niezależnymi obwodami – idealny do układów zasilających, wentylacji czy napędów wielofazowych.
• Prąd 50A w kategorii AC-3: Zapewnia niezawodne załączanie i rozłączanie obciążeń indukcyjnych (silników, pomp, wentylatorów) o mocy do 22kW.
• Cewka 24VAC: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z systemami automatyki o napięciu 24V.
• Moc 22kW (AC-3): Przeznaczony do sterowania silnikami i odbiornikami o wysokiej mocy, w tym w układach przemysłowych.
• Wysoka trwałość mechaniczna i elektryczna: Zapewnia długą żywotność w warunkach ciągłej eksploatacji, charakterystycznych dla środowisk przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy IEC 60947-4-1 i PN-EN 60947-4-1. Zapewnia zgodność z dyrektywami Unii Europejskiej, posiada znak CE. Spełnia także wymogi ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach przemysłowych.

Zastosowanie

Stycznik 4-biegunowy 50A AC-3 znajduje zastosowanie w zaawansowanych instalacjach elektrycznych, gdzie wymagane jest niezawodne sterowanie mocą i ochrona obwodów.

• Sterowanie silnikami trójfazowymi o mocy do 22kW w układach napędowych, wentylacyjnych czy pompowych.
• Zasilanie i ochrona obwodów grzewczych, oświetleniowych oraz układów automatyki przemysłowej.
• Integracja z systemami sterowania PLC i układami zdalnego monitoringu w instalacjach przemysłowych.
• Układy zabezpieczeń i awaryjnego wyłączania w maszynach i urządzeniach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zewrzeć styki w celu rozładowania ewentualnych ładunków indukcyjnych. Stycznik należy montować w pozycji pionowej na szynie DIN lub płycie montażowej, zgodnie z oznaczeniami na obudowie. Dobór przewodów zasilających i sterujących powinien być zgodny z wymaganiami normy PN-HD 60364-5-52. Moment dokręcania przewodów sterujących i zasilających należy dostosować do wymagań producenta (szczegóły w dokumentacji technicznej).

FAQ

• Czy stycznik może być stosowany w układach zasilanych napięciem 400V? Tak – stycznik przeznaczony jest do pracy w układach trójfazowych 400V (AC-3) przy prądzie znamionowym 50A.
• Jaka jest trwałość mechaniczna stycznika? Dane producenta nie określają liczby cykli łączeniowych, jednak styczniki tej klasy charakteryzują się trwałością rzędu setek tysięcy cykli w warunkach normalnej eksploatacji.
• Czy cewka 24VAC jest kompatybilna z układami 230V? Nie – cewka jest zasilana napięciem 24VAC. Do współpracy z układami 230V należy zastosować odpowiedni przekaźnik sterujący lub przetwornik napięcia.
