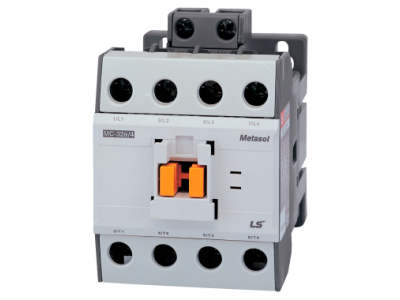

Stycznik LS Electric, 4-polowy, prąd 32A w AC-3, moc 15kW, napięcie cewki 48VAC | MC-32A/4 110VAC Aniro

Alternatywny kod produktu: 1336019300

Opis i Kluczowe Cechy

Stycznik 4-polowy MC-32A/4 (symbol MC-32A/4 48VAC) o prądzie znamionowym 32A w kategorii AC-3 (15kW) to kluczowy element zabezpieczająco-sterujący w instalacjach elektrycznych. Przeznaczony do łączenia i rozłączania obwodów mocy o napięciu 400V (3P+N), cewka 48VAC gwarantuje precyzyjną pracę układu sterowania. Wysoka niezawodność w warunkach obciążenia indukcyjnego sprawia, że stycznik znajduje zastosowanie w układach napędowych, zasilających silniki oraz w rozdzielnicach przemysłowych.

• Prąd znamionowy 32A (AC-3): Zapewnia bezpieczne łączenie obwodów o mocy do 15kW, co wystarcza do sterowania typowymi silnikami trójfazowymi w układach napędowych.
• 4-bieguny (3P+N): Umożliwia jednoczesne łączenie wszystkich faz i neutralnego, co jest wymagane w wielu aplikacjach przemysłowych.
• Cewka 48VAC: Napięcie sterujące 48VAC zapewnia kompatybilność z powszechnie stosowanymi układami sterowania, eliminując konieczność stosowania dodatkowych przetworników napięcia.
• Kategoria AC-3: Przeznaczony do sterowania silnikami asynchronicznymi zasilanymi bezpośrednio z sieci, z uwzględnieniem prądów rozruchowych.
• Niezawodność w warunkach przemysłowych: Odporność na wibracje i stabilność łączeniowa gwarantują długą żywotność nawet przy częstych cyklach pracy.

Zgodność z Normami

Stycznik MC-32A/4 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy EN 60947-4-1 (łączniki do zastosowań przemysłowych). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik 4-biegunowy MC-32A/4 dedykowany jest do układów, w których wymagane jest niezawodne sterowanie obwodami mocy o prądzie do 32A.

• Sterowanie silnikami trójfazowymi w układach napędowych (np. pompy, wentylatory, przenośniki taśmowe).
• Zasilanie i ochrona obwodów odbiorników o mocy do 15kW w rozdzielnicach przemysłowych.
• Układy automatyki przemysłowej, gdzie wymagane jest częste łączenie i rozłączanie obwodów.
• Zastosowania w klimatyzacji, wentylacji oraz systemach grzewczych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w całym obwodzie, weryfikując jego brak obecności za pomocą odpowiedniego wskaźnika napięcia. Stycznik należy zamontować w pozycji pionowej na szynie DIN, z zachowaniem odpowiednich odstępów separacyjnych (zgodnie z dokumentacją techniczną). Przewody zasilające (L1, L2, L3, N) podłączyć do odpowiednich zacisków, pamiętając o prawidłowym dokręceniu śrub z zachowaniem wymaganego momentu obrotowego (szczegóły w instrukcji producenta). Cewkę sterującą 48VAC podłączyć do obwodu sterowania, zachowując polaryzację. Po montażu przeprowadzić test łączeniowy bez obciążenia, a następnie z obciążeniem znamionowym.

FAQ

• Czy stycznik MC-32A/4 nadaje się do sterowania jednofazowymi silnikami? Tak, lecz wyłącznie w konfiguracji 3P+N, gdzie jedna z faz pełni rolę przewodu neutralnego.
• Jakie jest maksymalne napięcie zasilania dla cewki 48VAC? Cewka jest przystosowana do zasilania napięciem przemiennym 48VAC ±10%. Napięcie zasilające musi być stabilne i wolne od zakłóceń.
• Czy stycznik wymaga stosowania dodatkowych zabezpieczeń? Tak – stycznik należy stosować w połączeniu z odpowiednimi zabezpieczeniami nadprądowymi (np. wyłącznikiem instalacyjnym) dobranymi według prądu znamionowego obwodu.
