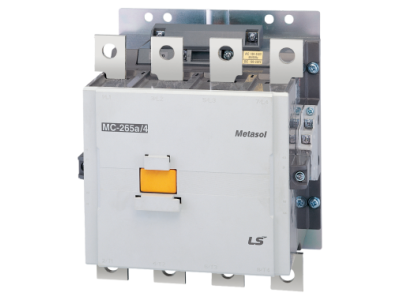

Stycznik LS Electric, 4-polowy, prąd 265A w AC-3, moc 132kW, napięcie cewki 230VAC | MC-265A/4 230VAC Aniro

Alternatywny kod produktu: MC-265a/4 100-240VAC/DC EL 2a2b

Opis i Kluczowe Cechy

Stycznik 4-polowy MC-265A/4 (symbol MC-265A/4) to wysokoprądowe urządzenie przeznaczone do zdalnego sterowania obwodami o dużym obciążeniu prądowym. Zaprojektowany do pracy w układach AC-3 z maksymalnym prądem znamionowym 265A przy napięciu zasilania 400V, umożliwia sterowanie silnikami o mocy do 132kW. Cewka sterująca zasilana napięciem 230VAC zapewnia kompatybilność z typowymi instalacjami sterowniczymi.

• 4-biegunowa budowa: Przeznaczony do sterowania obwodami trójfazowymi z dodatkowym obwodem neutralnym, zapewniając pełną izolację i separację faz.
• Prąd znamionowy 265A AC-3: Wysoka zdolność łączeniowa – dedykowany do silników o mocy do 132kW przy napięciu 400V, gwarantujący długotrwałą pracę bez przegrzewania.
• Cewka sterująca 230VAC: Kompatybilny z powszechnie stosowanymi układami sterowania, ułatwiający integrację z istniejącą aparaturą.
• Wysoka trwałość łączeniowa: Zapewnia niezawodne załączanie i wyłączanie obwodów o dużym obciążeniu mechanicznym i termicznym.
• Zwarta konstrukcja: Zoptymalizowana budowa ułatwia montaż w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych dotyczących aparatury łączeniowej, w tym normy PN-EN 60947-4-1 oraz PN-EN 60947-5-1. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik 4-polowy MC-265A/4 przeznaczony jest do zdalnego sterowania silnikami trójfazowymi oraz innymi odbiornikami o dużym poborze mocy w instalacjach przemysłowych, budowlanych i energetycznych.

• Sterowanie silnikami o mocy do 132kW w układach napędowych, np. w maszynach przemysłowych, pompach, wentylatorach.
• Zdalne załączanie i wyłączanie obwodów oświetleniowych lub grzewczych w halach produkcyjnych.
• Układy automatyki przemysłowej wymagające separacji obwodów sterowania i siłowego.
• Zastosowania w rozdzielnicach głównego zasilania, np. w instalacjach budynków użyteczności publicznej lub zakładów produkcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Stycznik montować na szynie DIN lub w dedykowanej obudowie, dbając o odpowiednie przewietrzanie – ze względu na wysokie straty mocy podczas pracy. Połączenia elektryczne wykonać zgodnie z oznaczeniem zacisków (L1, L2, L3, N) i dokumentacją techniczną. Dobór przewodów połączeniowych powinien uwzględniać prąd znamionowy 265A (zalecany przekrój min. 120mm²).

FAQ

• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd znamionowy w kategorii AC-3 wynosi 265A przy napięciu 400V.
• Czy stycznik nadaje się do sterowania silnikiem 3-fazowym? Tak, 4-biegunowa budowa umożliwia sterowanie silnikami trójfazowymi z dodatkowym obwodem neutralnym.
• Jakie napięcie powinno być podane na cewkę sterującą? Cewka jest przystosowana do zasilania napięciem 230VAC – należy sprawdzić poprawność napięcia przed podłączeniem.
