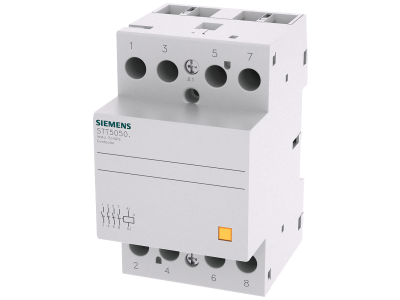

Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 63 A sterowanie AC 24 V | 5TT5850-2 Siemens

Alternatywny kod produktu: 5TT58502

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5850-2 to czterobiegunowy łącznik z 4 zestykami zwiernymi, przeznaczony do pracy w obwodach prądu zmiennego o napięciu do 400 V AC i prądzie znamionowym 63 A. Sterowanie odbywa się napięciem 24 V AC, co zapewnia bezpieczną i wygodną obsługę w instalacjach budynkowych mieszkaniowych, użytkowych oraz przemysłowych. Aparatura rozdzielcza Siemens z portfolio SENTRON gwarantuje prosty montaż i niezawodność.

• 4 zestyków zwiernych (NO): umożliwiają jednoczesne załączanie czterech niezależnych obwodów, co upraszcza konstrukcję szaf sterowniczych.
• Prąd znamionowy 63 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie łączeniowe do 400 V AC: odpowiedni do standardowych instalacji trójfazowych w budownictwie i przemyśle.
• Sterowanie napięciem 24 V AC: niskie napięcie sterowania zwiększa bezpieczeństwo użytkownika i umożliwia współpracę z typowymi układami automatyki.
• Ochrona przed dotykiem: zastosowana standardowo w aparaturze Siemens zwiększa bezpieczeństwo podczas montażu i eksploatacji.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5850-2 spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z podstawowymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Stycznik 5TT5850-2 sprawdza się w szerokim zakresie aplikacji wymagających zdalnego lub automatycznego załączania obwodów. Dzięki czterem zestykom zwiernym i możliwości pracy z niskim napięciem sterowania znajduje zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej oraz lekkim przemyśle.

• Sterowanie oświetleniem, ogrzewaniem, wentylacją i klimatyzacją w budynkach.
• Załączanie odbiorników rezystancyjnych i indukcyjnych (np. grzałek, pomp, silników) w instalacjach przemysłowych.
• Wykorzystanie jako element wykonawczy w systemach automatyki budynkowej sterowanych przez przekaźniki, PLC lub przyciski.
• Realizacja funkcji przełączania w szafach sterowniczych i rozdzielnicach elektrycznych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Zaciski przyłączeniowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego obwodu. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia oraz izolację obwodu.

FAQ

• Jakie jest napięcie sterowania stycznika 5TT5850-2? Napięcie sterowania cewką wynosi 24 V AC.
• Czy stycznik montuje się na standardowej szynie DIN? Tak, stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach.
• Czy do stycznika dostępne są akcesoria dodatkowe? Tak, Siemens oferuje bogate wyposażenie dodatkowe, m.in. bloki styków pomocniczych i osłony zacisków, które rozszerzają funkcjonalność urządzenia.
