Stycznik instalacyjny z 2 zestykami zwiernymi, zestyk na AC 230 V, 400 V 20 A sterowanie AC 24 V | 5TT5800-2 Siemens

Alternatywny kod produktu: 5TT58002

Opis i Kluczowe Cechy

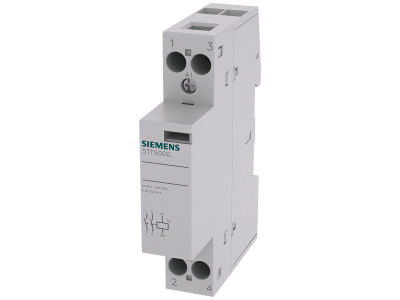

Stycznik instalacyjny Siemens 5TT5800-2 to urządzenie wyposażone w 2 zestyków zwiernych, przeznaczone do zdalnego sterowania odbiornikami elektrycznymi. Prąd zestyku 20 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie sterowania AC 24 V pozwala na łatwą integrację z systemami automatyki budynkowej i niskonapięciowymi układami sterowania.

• Liczba i typ styków: 2 zestyków zwiernych – umożliwia równoczesne załączanie dwóch niezależnych obwodów lub redundantne sterowanie.
• Prąd znamionowy zestyków: 20 A – gwarantuje niezawodne przewodzenie prądu nawet w obciążonych liniach bez ryzyka uszkodzenia styków.
• Napięcie zestyku: AC 230 V / 400 V – zapewnia kompatybilność z typowymi sieciami niskiego napięcia w budynkach mieszkalnych, użyteczności publicznej i lekkim przemyśle.
• Napięcie sterowania: AC 24 V – bezpieczne napięcie sterujące, idealne do współpracy z PLC, regulatorami i systemami BMS.
• Producent: Siemens – gwarancja jakości i niezawodności, część portfolio SENTRON dla instalacji elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, co zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5800-2 znajduje zastosowanie w sterowaniu odbiornikami elektrycznymi w budownictwie mieszkaniowym, użytkowym oraz w lekkim przemyśle.

• Sterowanie oświetleniem, ogrzewaniem, wentylacją i klimatyzacją (HVAC).
• Załączanie i wyłączanie silników małej mocy, pomp oraz wentylatorów.
• Impulsowe sterowanie stycznikami większej mocy lub przekaźnikami w układach automatyki budynkowej.
• Integracja z systemami BMS i PLC dzięki niskiemu napięciu sterowania AC 24 V.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów należy dobrać zgodnie z normami dla prądu 20 A. Moment dokręcania śrub przyłączeniowych – zgodnie z danymi producenta w dołączonej dokumentacji. Należy zapewnić odpowiednią wentylację w rozdzielnicy, aby uniknąć przegrzewania.

FAQ

• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20.
• Czy stycznik jest wyposażony w podświetlenie? Brak informacji o podświetleniu w dostępnych danych. Zestyk zwierny nie ma wbudowanej sygnalizacji świetlnej.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania cewki wynosi AC 24 V. Należy zapewnić odpowiednie źródło zasilania 24 V AC.
