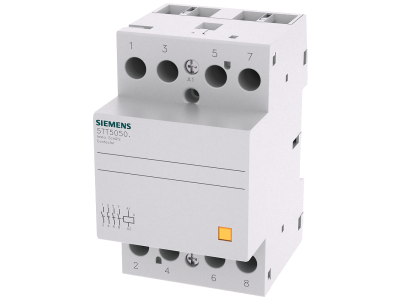

Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 63 A sterowanie AC 230 V | 5TT5850-0 Siemens

Alternatywny kod produktu: 5TT58500

Opis i Kluczowe Cechy

Stycznik instalacyjny o symbolu 5TT5850-0 wyposażony w 4 zestyki zwierne (4NO) umożliwia niezawodne załączanie i wyłączanie obwodów w instalacjach elektrycznych. Dzięki prądowi znamionowemu 63 A oraz napięciu zestyku AC 230/400 V sprawdza się w obwodach o znacznym obciążeniu, zapewniając bezpieczną pracę bez ryzyka przegrzania styków. Cewka sterowania przystosowana do napięcia AC 230 V, co ułatwia integrację z typowymi układami automatyki budynkowej.

• 4 zestyki zwierne (4NO): Umożliwiają jednoczesne załączanie lub odłączanie czterech niezależnych obwodów, co zwiększa funkcjonalność sterowania.
• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, np. przy sterowaniu silnikami, grzejnikami czy oświetleniem.
• Napięcie zestyku AC 230/400 V: Zapewnia kompatybilność zarówno z instalacjami jednofazowymi, jak i trójfazowymi, bez konieczności stosowania dodatkowych przekaźników.
• Sterowanie AC 230 V: Umożliwia bezpośrednie podłączenie do typowych obwodów sterowania napięciem sieciowym, bez konieczności stosowania zasilaczy pomocniczych.
• Kompaktowa konstrukcja do montażu na szynie TH35: Zapewnia szybki i bezpieczny montaż w rozdzielnicy, oszczędzając miejsce i czas instalacji.

Zgodność z Normami

Stycznik instalacyjny 5TT5850-0 został zaprojektowany zgodnie z obowiązującymi wymaganiami norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania i kompatybilność z instalacjami w Polsce i Unii Europejskiej.

Zastosowanie

Stycznik instalacyjny znajduje zastosowanie w obwodach sterowania i sygnalizacji w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Dzięki czterem zestykom zwiernym może być wykorzystywany do załączania wielu odbiorników jednocześnie.

• Sterowanie oświetleniem, grzejnikami elektrycznymi, klimatyzacją i innymi odbiornikami dużej mocy.
• Impulsowe załączanie styczników większej mocy lub przekaźników w układach kaskadowych.
• Realizacja blokad elektrycznych i sygnalizacji stanu pracy w szafach sterowniczych.
• Automatyka budynkowa – integracja z systemami sterowania BMS, czujnikami zmierzchu, termostatami itp.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 63 A oraz spodziewanego obciążenia. Moment dokręcania zacisków – według zaleceń producenta (zwykle 1,2–1,5 Nm). Po instalacji sprawdzić poprawność połączeń oraz działanie stycznika.

FAQ

• Czy stycznik posiada podświetlenie? W dostępnych danych technicznych nie ma informacji o podświetleniu. Standardowa wersja stycznika nie jest wyposażona w diodę sygnalizującą stan załączenia.
• Jaki jest stopień ochrony (IP)? W specyfikacji nie podano stopnia ochrony. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej w rozdzielnicach, przyjmuje się IP20 – wymagana jest obudowa rozdzielnicy zapewniająca ochronę przed dotykiem i pyłem.
• Jaki jest tryb pracy styków? Stycznik wyposażony jest w 4 zestyki zwierne (normalnie otwarte, NO). Oznacza to, że styki są rozwarte w stanie spoczynku i zwierają się dopiero po podaniu napięcia na cewkę sterowania.
