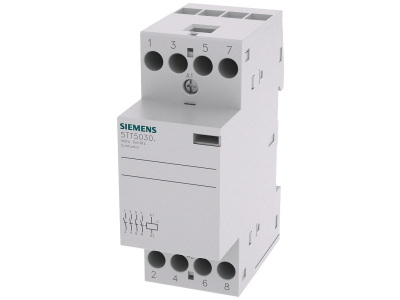

Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 25 A sterowanie AC 230 V | 5TT5030-0 Siemens

Alternatywny kod produktu: 5TT50300

Opis i Kluczowe Cechy

Stycznik instalacyjny 5TT5030-0 wyposażony w cztery pary styków zwiernych (NO) o obciążalności prądowej 25 A przy napięciu do 400 V AC. Sterowanie odbywa się napięciem AC 230 V, co umożliwia bezpośrednie podłączenie do typowych obwodów oświetleniowych i sterowniczych w instalacjach budynkowych. Dzięki czterem niezależnym zestawom styków urządzenie pozwala realizować multipleksowe połączenia w obwodach pomocniczych bez dodatkowych przekaźników.

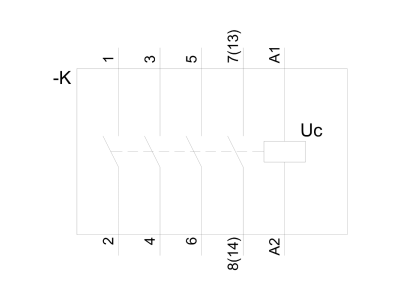

• 4 styki zwierne (NO): umożliwiają jednoczesne przełączanie kilku obwodów sterowania, sygnalizacji lub blokad bez konieczności stosowania dodatkowych styczników pomocniczych.
• Prąd obciążenia 25 A przy napięciu do 400 V AC: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. przy sterowaniu silnikami małej mocy, grzałkami lub oświetleniem.
• Sterowanie cewką AC 230 V: umożliwia bezpośrednie podłączenie do standardowej sieci 230 V bez konieczności stosowania dodatkowego zasilacza.

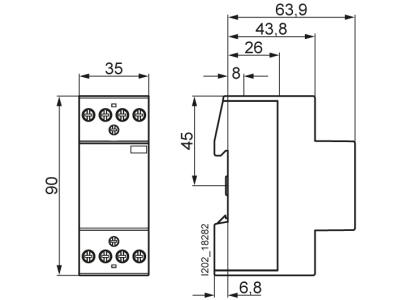

• Kompaktowa obudowa do montażu na szynie TH35 (DIN): oszczędza miejsce w rozdzielnicy i pozwala na szybką integrację z inną aparaturą modułową.
• Niezawodna konstrukcja: styki wykonane z materiałów odpornych na zużycie mechaniczne i zwarciowe, co wydłuża żywotność urządzenia w ciągłej pracy.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm dotyczących aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi. Urządzenie projektowane zgodnie z wymogami standardu DIN, co gwarantuje kompatybilność z systemami szyn TH35 oraz typowymi akcesoriami do rozdzielnic.

Zastosowanie

Stycznik instalacyjny 5TT5030-0 znajduje zastosowanie w układach automatyki budynkowej, sterowania i sygnalizacji, gdzie konieczne jest niezawodne załączanie kilku obwodów pomocniczych jednocześnie.

• Sterowanie odbiornikami (oświetlenie, grzałki, wentylatory) przez włączanie/wyłączanie obwodów za pomocą impulsu 230 V AC.
• Przekazywanie sygnałów sterujących do styczników głównych, przekaźników lub wejść PLC w systemach automatyki.
• Realizacja blokad elektrycznych w układach sekwencyjnych, np. w szafach sterowniczych maszyn.
• Sygnalizacja stanu urządzeń (np. załączenie pompy) poprzez załączanie lampek kontrolnych w obwodach pomocniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wszystkich biegunów zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pozycji pionowej, w rozdzielnicy lub szafie sterowniczej. Przewody należy dokręcać momentem zgodnym z dokumentacją producenta – dla typowych styków śrubowych zaleca się maksymalny moment 0,8 Nm. Przekroje przewodów dobrać do rzeczywistego prądu obciążenia, uwzględniając normy instalacyjne (np. PN-IEC 60364). W przypadku pracy w trudnych warunkach środowiskowych (zapylenie, wilgoć) należy zastosować dodatkowe osłony lub obudowy szczelne.

FAQ

• Czy stycznik ma podświetlenie lub diodę LED sygnalizującą załączenie? Nie, model 5TT5030-0 nie jest wyposażony w żadną sygnalizację optyczną. Stan załączenia można sprawdzić przez pomiar napięcia na stykach lub zastosowanie zewnętrznej lampki sygnalizacyjnej.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego IP w karcie katalogowej. Dla aparatury instalowanej w rozdzielnicach standardowo przyjmuje się ochronę IP20 (ochrona przed ciałami stałymi ≥12 mm, brak ochrony przed wilgocią). W razie potrzeby wyższej szczelności należy zastosować zewnętrzną obudowę.
• Czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Stycznik posiada wyłącznie styki zwierne, czyli normalnie otwarte (NO). W stanie spoczynku (bez napięcia na cewce) styki są rozwarte.
