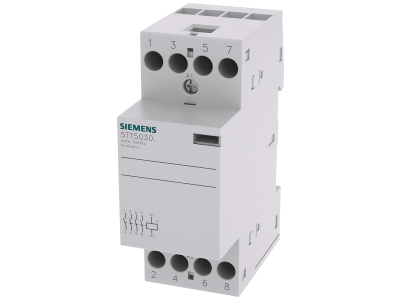

Stycznik instalacyjny z 4 zestykami zwiernymi, zestyk na AC 230 V, 400 V 25 A sterowanie AC 24 V | 5TT5830-2 Siemens

Alternatywny kod produktu: 5TT58302

Opis i Kluczowe Cechy

Stycznik instalacyjny o symbolu 5TT5830-2 wyposażony w 4 zestyków zwiernych (NO), przeznaczony do łączenia obwodów o napięciu AC 230/400 V i prądzie 25 A. Sterowanie realizowane jest napięciem AC 24 V, co ułatwia integrację z układami niskonapięciowymi w automatyce budynkowej i przemysłowej. Konstrukcja zapewnia niezawodną pracę w rozdzielnicach i szafach sterowniczych.

• 4 zestyków zwiernych (NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów, redukując liczbę potrzebnych aparatów w instalacji.
• Prąd znamionowy 25 A (AC): Gwarantuje bezpieczną pracę przy znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do odbiorników o mocy do ok. 5,7 kW (dla 230 V) lub 10 kW (dla 400 V).
• Napięcie łączeniowe AC 230/400 V: Zapewnia uniwersalność zastosowań zarówno w instalacjach jednofazowych, jak i trójfazowych.
• Cewka sterująca AC 24 V: Pozwala na bezpośrednie sterowanie z układów automatyki, sterowników PLC lub transformatorów bezpieczeństwa – niskie napięcie zwiększa bezpieczeństwo personelu.

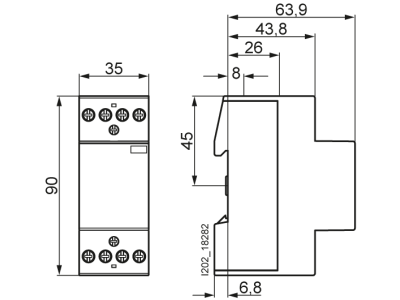

• Kompaktowa budowa: montaż na szynie TH35 zgodnie z normą DIN – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonany zgodnie z zasadami bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Stycznik instalacyjny 5TT5830-2 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne załączanie obwodów sterowania, sygnalizacji lub blokad. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Załączanie i wyłączanie odbiorników takich jak silniki, pompy, nagrzewnice czy oświetlenie w obwodach trójfazowych i jednofazowych.
• Realizacja układów sterowania sekwencyjnego – np. sterowanie pracą wentylatorów lub bram w automatyce budynkowej.
• Współpraca ze stycznikami nadrzędnymi – wykorzystanie zestyków pomocniczych do sygnalizacji stanu lub blokad.
• Budowa prostych układów logicznych bez konieczności stosowania dodatkowych przekaźników.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 25 A, uwzględniając rodzaj obciążenia i warunki chłodzenia.

FAQ

• Ile styków posiada ten stycznik i jakiego są typu? Stycznik wyposażony jest w 4 zestyków zwiernych (normalnie otwartych, NO). Każdy styk może obsłużyć prąd 25 A przy napięciu AC 230/400 V.
• Jakie jest napięcie sterowania cewki? Cewka stycznika przystosowana jest do napięcia sterowania AC 24 V. Umożliwia to bezpieczne i łatwe sterowanie z układów niskonapięciowych.
• Czy stycznik ma podświetlenie lub sygnalizację LED? Produkt nie posiada wbudowanego podświetlenia ani sygnalizacji. Stan załączenia cewki można monitorować za pomocą zewnętrznych wskaźników w obwodzie sterowania.
