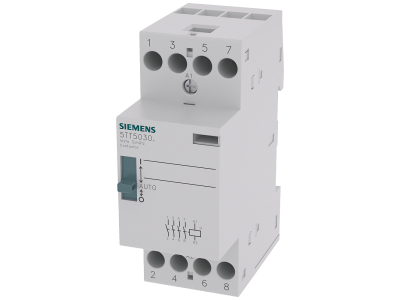

Stycznik instalacyjny automatyka 0/1 z 4 zestykami zwiernymi, zestyk do AC 230V, 400V 25A | 5TT5830-6 Siemens

Alternatywny kod produktu: 5TT58306

Opis i Kluczowe Cechy

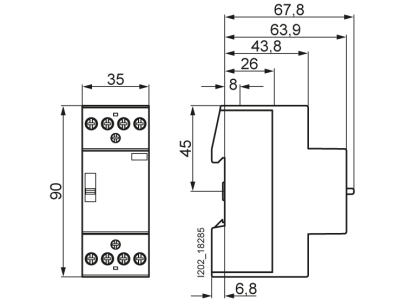

Stycznik instalacyjny Siemens 5TT5830-6 to komponent aparatury rozdzielczej przeznaczony do sterowania odbiornikami w budownictwie mieszkaniowym, użytkowym oraz w przemyśle. Wyposażony w 4 zestyki zwierne (4NO), przystosowany do pracy przy napięciu AC 230 V / 400 V i prądzie znamionowym 25 A. Dzięki szerokości modułu 4 jednostek (ok. 72 mm) zapewnia kompaktową zabudowę w rozdzielnicach na szynie DIN TH35.

• Prąd znamionowy 25 A: Pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu – od silników po grzałki i oświetlenie, bez ryzyka przegrzania styków.
• Cztery zestyki zwierne (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów lub sterowanie urządzeniami wymagającymi większej liczby biegunów.
• Napięcie łączeniowe AC 230 V / 400 V: Dopasowany do typowych instalacji jednofazowych i trójfazowych – uniwersalność zastosowania w sieciach 1~ i 3~.
• Kompatybilność z szeroką gamą wyposażenia dodatkowego: Możliwość rozbudowy o styki pomocnicze, wyzwalacze czy moduły czasowe, co zwiększa funkcjonalność układów automatyki.
• Prosty montaż na szynie DIN TH35: Szybka instalacja i pewne mocowanie w rozdzielnicy – oszczędność czasu podczas prac elektroinstalacyjnych.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują bezpieczeństwo użytkowania zgodne z standardami DIN, co potwierdza przydatność do stosowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Model 5TT5830-6 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna, zdalna lub automatyczna realizacja łączeń. Doskonale sprawdza się w układach automatyki budynkowej, sterowaniu oświetleniem, wentylacją, pompami czy grzejnikami.

• Sterowanie obwodami oświetleniowymi (żarówkami, LED, halogenami) w budynkach użyteczności publicznej i biurowcach.
• Przełączanie odbiorników indukcyjnych (silniki wentylatorów, pomp CO, klimatyzatorów) o prądzie do 25 A.
• Impulsowe sterowanie styczników większej mocy lub przekaźników pośrednich w systemach automatyki przemysłowej.
• Automatyczne zarządzanie ogrzewaniem – podłogowym, konwektorami, grzałkami wodnymi – w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego (25 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków podać zgodnie z dokumentacją producenta – typowo 1,2–1,8 Nm dla przewodów miedzianych. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy stycznik może być sterowany bezpośrednio z czujnika lub przełącznika? Tak, cewka stycznika (napięcie sterujące – producent nie podaje w danych, typowo 230 V AC) może być załączana za pomocą przycisków, łączników schodowych, czujników zmierzchowych lub wyjść sterowników PLC. Należy upewnić się, że prąd załączania cewki nie przekracza parametrów urządzenia sterującego.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości – aparatura modułowa przeznaczona do montażu w rozdzielnicach ma standardowo ochronę IP20 (osłona palców). W warunkach suchych pomieszczeń wewnętrznych jest to wystarczające.
• Czy styki są przystosowane do obciążeń LED? Styki zwierne o prądzie 25 A bez problemu łączą obciążenia rezystancyjne, jak żarówki LED dużej mocy. Przy dużych grupach LED warto zastosować dodatkowy ogranicznik prądu rozruchowego – zwłaszcza gdy zasilacz ma wysoki prąd udarowy. Stycznik nie ma dedykowanego układu gaszenia łuku dla LED, ale w typowych zastosowaniach domowych jest bezpieczny.
