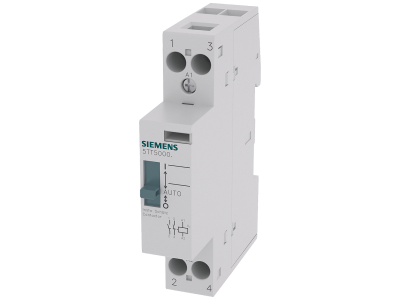

Stycznik instalacyjny, styki 2NO, dla 230 i 400VAC, 20A, cewka 230VAC, 220VDC | 5TT5000-6 Siemens

Alternatywny kod produktu: 5TT50006

Opis i Kluczowe Cechy

Stycznik instalacyjny Siemens 5TT5000-6 to urządzenie przeznaczone do zdalnego sterowania obwodami odbiorczymi. Wyposażony w dwa zestyk główne typu NO (normalnie otwarte) o prądzie znamionowym 20 A, umożliwia bezpieczne załączanie i wyłączanie odbiorników o znacznej mocy. Cewka sterująca przystosowana jest do napięcia 230 V AC oraz 220 V DC, co zapewnia elastyczność w różnych systemach zasilania.

• Prąd znamionowy 20 A: umożliwia pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.

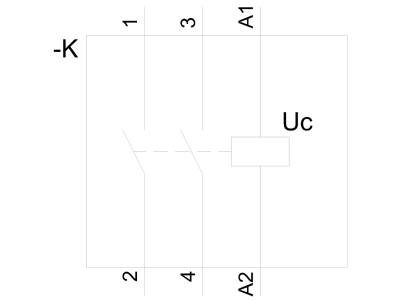

• Dwa styki NO (2NO): zapewniają niezawodne załączanie i rozłączanie obwodów jedno- lub trójfazowych.
• Cewka 230 V AC i 220 V DC: uniwersalność zasilania – może być sterowana zarówno napięciem przemiennym, jak i stałym.
• Napięcie robocze styków 230 V AC / 400 V AC: odpowiedni do zastosowań w instalacjach trójfazowych oraz obwodach oświetleniowych.
• Kompatybilność z systemem Siemens SENTRON: łatwa integracja z innymi komponentami rozdzielczymi w budownictwie mieszkaniowym, użytkowym i przemyśle.

Zgodność z Normami

Stycznik instalacyjny Siemens 5TT5000-6 spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent zapewnia, że wyrób jest zgodny z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Stycznik instalacyjny Siemens 5TT5000-6 znajduje zastosowanie w budynkach mieszkaniowych, użytkowych oraz w przemyśle do zdalnego sterowania odbiornikami energii elektrycznej.

• Sterowanie silnikami, pompami, wentylatorami i innymi urządzeniami przemysłowymi.
• Załączanie i wyłączanie oświetlenia dużych powierzchni.
• Sterowanie ogrzewaniem elektrycznym w instalacjach grzewczych.
• Wykorzystanie w automatyce budynkowej w połączeniu z przekaźnikami, stycznikami pomocniczymi i sterownikami PLC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecany dla 20 A). Moment dokręcania śrub zaciskowych należy sprawdzić w dokumentacji producenta. Przed przystąpieniem do prac odłączyć napięcie i upewnić się, że obwód jest bezpieczny.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik Siemens 5TT5000-6 nie jest wyposażony w podświetlenie – jest to standardowe urządzenie elektromechaniczne bez dodatkowych elementów sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP w dostępnych danych. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed dotykiem palcem. W razie wątpliwości prosimy o zapoznanie się z pełną kartą katalogową.
• Jaki jest tryb pracy styków głównych? Styki główne są normalnie otwarte (NO – 2NO). W stanie spoczynku są rozwarte, a zamykają się po podaniu napięcia na cewkę. Umożliwia to zdalne załączanie odbiorników.
