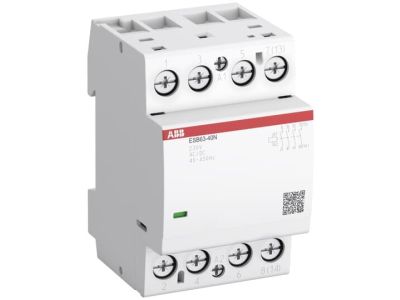

Stycznik instalacyjny, modułowy AC-1 63A 4P (4NO), 230V AC/DC, ESB63-40N-06 | 1SAE351111R0640 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB63-40N-06 to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego sterowania obciążeniami w instalacjach jedno- i trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A w kategorii użytkowania AC-1, co pozwala na bezpieczne załączanie odbiorników o dużej mocy. Wyposażony w cztery styki główne zwierne (4NO), stycznik ten oferuje pełną wszechstronność w konfiguracji obwodów prądowych.

Kluczowym wyróżnikiem serii ESB..N jest innowacyjna konstrukcja cewki zasilanej prądem przemiennym lub stałym (AC/DC). Dzięki zintegrowanemu układowi prostowniczemu, stycznik gwarantuje pracę całkowicie bezgłośną (brak przydźwięku sieciowego), co jest kluczowe w budynkach mieszkalnych, hotelach oraz biurach. Dodatkowo, urządzenie posiada wbudowane zabezpieczenie przeciwprzepięciowe, chroniące cewkę przed pikami napięcia, oraz cechuje się niskim zużyciem energii, co przekłada się na mniejsze straty cieplne w rozdzielnicy.

• Prąd znamionowy (AC-1): 63 A – idealny do ciężkich obciążeń rezystancyjnych.
• Konfiguracja styków: 4NO (cztery styki normalnie otwarte).
• Napięcie sterujące: Uniwersalne 230V AC/DC.
• Technologia Hum-free: Całkowity brak buczenia podczas pracy.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna położenia styków na przednim panelu.

Zgodność z Normami

Stycznik ABB ESB63-40N-06 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności. Urządzenie spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC/EN 61095 dedykowanej stycznikom instalacyjnym do zastosowań domowych i podobnych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej obciążalności, stycznik ESB63-40N-06 znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Sterowanie systemami ogrzewania elektrycznego, kotłami, pompami ciepła oraz oświetleniem o dużej mocy.
• Obiekty komercyjne: Zarządzanie systemami HVAC (wentylacja i klimatyzacja) w hotelach i biurowcach, gdzie wymagana jest cisza.
• Przemysł: Sterowanie silnikami o mniejszej mocy, układami pomocniczymi oraz automatyką procesową w szafach sterowniczych.
• Infrastruktura: Systemy ładowania pojazdów elektrycznych oraz sterowanie oświetleniem ulicznym i zewnętrznym.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) zgodnie z normą EN 60715. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycja montażu: Dowolna, jednak zaleca się zachowanie odstępów wentylacyjnych przy montażu kilku styczników obok siebie pracujących pod pełnym obciążeniem.
• Podłączenie przewodów: Należy stosować odpowiednie momenty dokręcania zacisków, aby uniknąć przegrzewania się styków. Przekrój przewodów powinien być dobrany do prądu 63 A.
• Zasilanie cewki: Zaciski A1-A2 akceptują napięcie 230V zarówno w standardzie AC, jak i DC, co eliminuje błędy przy podłączaniu różnych źródeł zasilania sterowania.
• Akcesoria: Stycznik jest kompatybilny z opcjonalnymi stykami pomocniczymi montowanymi z boku oraz osłonami zacisków.

FAQ

1. Czy ten stycznik naprawdę nie buczy?
Tak, dzięki zastosowaniu cewki DC z wbudowanym mostkiem prostowniczym, stycznik ESB63-40N-06 pracuje bezgłośnie, co odróżnia go od standardowych styczników AC.

2. Czy mogę sterować tym stycznikiem oświetlenie LED?
Tak, prąd znamionowy 63A pozwala na obsługę dużych grup opraw LED, jednak należy pamiętać o prądach rozruchowych zasilaczy impulsowych.

3. Czy urządzenie wymaga dodatkowych zabezpieczeń przeciwprzepięciowych dla cewki?
Nie, model ten posiada zintegrowane zabezpieczenie przeciwprzepięciowe chroniące układ sterowania.
