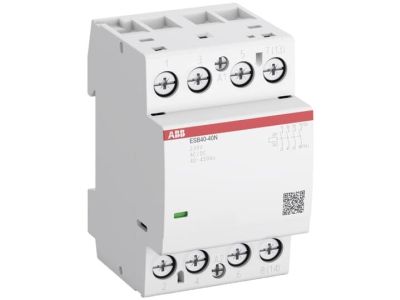

Stycznik instalacyjny, modułowy AC-1 40A 4P (4NO), 230V AC/DC, ESB40-40N-06 | 1SAE341111R0640 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB40-40N-06 to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego sterowania obciążeniami w obwodach jedno- oraz trójfazowych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 40 A w kategorii AC-1, co pozwala na bezpieczne załączanie odbiorników o znacznej mocy. Wyposażony w cztery styki zwierne (4NO), stycznik ten oferuje wszechstronność w konfiguracji systemów automatyki budynkowej i przemysłowej.

Kluczowym wyróżnikiem modelu ESB40-40N-06 jest innowacyjna konstrukcja cewki zasilanej napięciem 230V AC/DC. Dzięki zintegrowanemu układowi prostowniczemu, stycznik gwarantuje całkowicie bezgłośną pracę (brak przydźwięku sieciowego), co jest krytyczne w instalacjach domowych, hotelowych oraz biurowych. Dodatkowo, urządzenie posiada wbudowane zabezpieczenie przeciwprzepięciowe, chroniące wewnętrzną elektronikę i cewkę przed skutkami nagłych skoków napięcia w sieci zasilającej.

• Prąd znamionowy (AC-1): 40 A, idealny dla grzejników, oświetlenia i silników o lekkim rozruchu.
• Konfiguracja styków: 4 styki normalnie otwarte (4NO) zapewniające pełną separację obwodów.
• Uniwersalne zasilanie: Cewka przystosowana do pracy z napięciem przemiennym (AC) oraz stałym (DC).
• Energooszczędność: Zredukowany pobór mocy przez cewkę przekłada się na mniejsze straty ciepła w rozdzielnicy.
• Cicha praca: Technologia eliminująca charakterystyczne buczenie styczników tradycyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających aplikacjach. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz normy IEC/EN 61095 dedykowanej stycznikom instalacyjnym do użytku domowego i podobnego. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o środowisko naturalne poprzez ograniczenie substancji szkodliwych.

Zastosowanie

Stycznik ABB ESB40-40N-06 znajduje szerokie zastosowanie zarówno w sektorze komercyjnym, jak i przemysłowym. Dzięki wysokiej odporności prądowej i cichej pracy, jest preferowanym wyborem do:

• Sterowania systemami ogrzewania elektrycznego (piece akumulacyjne, maty grzewcze).
• Zarządzania rozbudowanymi systemami oświetlenia w halach magazynowych i obiektach użyteczności publicznej.
• Obsługi silników elektrycznych w układach wentylacji i klimatyzacji (HVAC).
• Automatyki budynkowej, gdzie wymagany jest wysoki komfort akustyczny.
• Układów przełączania zasilania w instalacjach fotowoltaicznych i hybrydowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) zgodnie z normą EN 60715. Szerokość modułowa urządzenia została zoptymalizowana, aby zajmować minimalną przestrzeń w rozdzielnicy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków. Zaleca się stosowanie tulejek izolowanych przy podłączaniu przewodów typu linka. Dzięki uniwersalnej cewce AC/DC, polaryzacja przy zasilaniu prądem stałym nie wpływa na poprawność działania mechanizmu załączającego.

FAQ

1. Czy stycznik ESB40-40N-06 wymaga dodatkowych filtrów przeciwzakłóceniowych?
Nie, urządzenie posiada zintegrowane zabezpieczenie przeciwprzepięciowe, które skutecznie tłumi piki napięciowe powstające podczas pracy cewki.

2. Czy można stosować ten stycznik w sypialniach lub pokojach hotelowych?
Tak, dzięki technologii DC coil z wbudowanym prostownikiem, stycznik pracuje bezgłośnie, co czyni go idealnym do miejsc wymagających ciszy.

3. Jakie akcesoria można dołączyć do tego modelu?
Seria ESB40 jest kompatybilna z blokami styków pomocniczych montowanych z boku, osłonami zacisków oraz elementami dystansowymi ułatwiającymi odprowadzanie ciepła.
