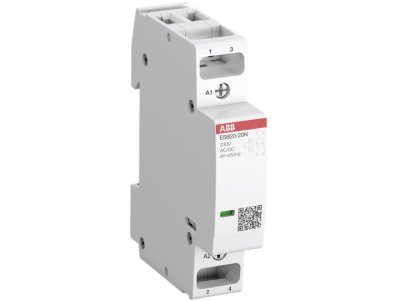

Stycznik instalacyjny, modułowy AC-1 20A 2P (2NO), 24V AC/DC, ESB20-20N-01 | 1SBE121111R0120 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB20-20N-01 to zaawansowane urządzenie modułowe zaprojektowane z myślą o najwyższej niezawodności w systemach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się prądem znamionowym AC-1 wynoszącym 20 A, co pozwala na efektywne sterowanie odbiornikami rezystancyjnymi oraz lekko indukcyjnymi. Wyposażony w dwa styki zwierne (2NO), stycznik ten oferuje wszechstronność w konfiguracji obwodów wykonawczych.

Kluczowym wyróżnikiem modelu ESB20-20N-01 jest uniwersalna cewka zasilająca, która akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) o wartości 24 V. Dzięki zastosowaniu innowacyjnej technologii magnetycznej, stycznik gwarantuje pracę całkowicie bezprzydźwiękową (hum-free), co jest kluczowe w instalacjach domowych, hotelowych oraz biurowych, gdzie komfort akustyczny jest priorytetem. Dodatkowo, zintegrowane zabezpieczenie przeciwprzepięciowe chroni cewkę przed pikami napięcia, a niskie zużycie energii przekłada się na mniejsze straty cieplne wewnątrz rozdzielnicy.

• Prąd znamionowy roboczy: 20 A (kategoria AC-1/AC-7a).
• Konfiguracja styków: 2 styki zwierne (2NO).
• Napięcie sterujące: 24 V AC/DC – uniwersalne zasilanie cewki.
• Technologia Hum-free: Cicha praca bez charakterystycznego buczenia.
• Wbudowana ochrona: Zintegrowany warystor chroniący przed przepięciami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w zróżnicowanych warunkach. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej oraz normy IEC/EN 61095 dedykowanej stycznikom elektromechanicznym do zastosowań domowych i podobnych. Dzięki temu urządzenie może być stosowane zarówno w sektorze mieszkaniowym, jak i w wymagających aplikacjach przemysłowych, posiadając niezbędne certyfikaty dopuszczające do obrotu na rynkach globalnych.

Zastosowanie

Stycznik ABB ESB20-20N-01 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Sterowania systemami oświetlenia (żarowego, LED, wyładowczego) w budynkach użyteczności publicznej.
• Załączania elektrycznych systemów grzewczych, w tym mat grzejnych i grzejników konwektorowych.
• Obsługi niewielkich silników jednofazowych oraz pomp w układach HVAC.
• Integracji z systemami inteligentnego domu (Smart Home), gdzie wymagane jest sterowanie niskonapięciowe 24V.
• Zastosowań przemysłowych, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna przy zachowaniu kompaktowych wymiarów modułowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) zgodnie z normą EN 60715. Szerokość modułowa wynosi 1 moduł (17,5 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka. Dzięki uniwersalnej cewce AC/DC, polaryzacja przy podłączeniu zasilania sterującego 24V nie wpływa na poprawność działania urządzenia, co znacząco upraszcza proces okablowania.

FAQ

1. Czy stycznik ESB20-20N-01 wymaga dodatkowych filtrów przeciwprzepięciowych?
Nie, urządzenie posiada fabrycznie zintegrowane zabezpieczenie przeciwprzepięciowe, które chroni cewkę i współpracującą elektronikę sterującą.

2. Czy ten model będzie „buczeć” po kilku latach eksploatacji?
Dzięki zastosowaniu technologii DC wewnątrz mechanizmu sterującego, stycznik pracuje bezgłośnie przez cały okres żywotności, eliminując problem przydźwięku sieciowego typowego dla standardowych styczników AC.

3. Czy mogę zasilić cewkę napięciem 24V z zasilacza impulsowego DC?
Tak, cewka jest przystosowana do pracy z napięciem 24V DC, co czyni ją idealną do współpracy ze sterownikami PLC oraz systemami automatyki budynkowej.
