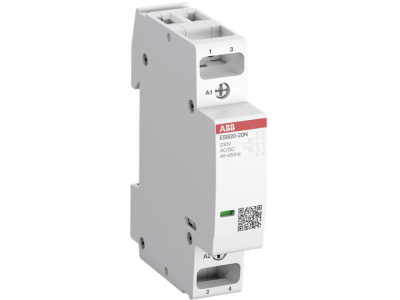

Stycznik instalacyjny, modułowy AC-1 20A 2P (2NO), 230V AC/DC, ESB20-20N-06 | 1SBE121111R0620 ABB

Opis i Kluczowe Cechy

Stycznik instalacyjny ABB z serii ESB20-20N-06 to zaawansowane urządzenie modułowe zaprojektowane do precyzyjnego sterowania obciążeniami o prądzie znamionowym do 20 A w kategorii AC-1. Wyposażony w dwa styki zwierne (2NO), aparat ten wyróżnia się uniwersalną cewką zasilaną zarówno napięciem przemiennym (AC), jak i stałym (DC) o wartości 230V. Kluczową innowacją jest zastosowanie technologii eliminującej przydźwięk magnetyczny, co gwarantuje całkowicie bezgłośną pracę – cechę niezbędną w budynkach mieszkalnych oraz biurowych. Urządzenie charakteryzuje się niskim zużyciem energii, co przekłada się na mniejsze straty cieplne w rozdzielnicy, a zintegrowane zabezpieczenie przeciwprzepięciowe chroni wewnętrzną elektronikę i cewkę przed skutkami nagłych skoków napięcia.

• Prąd znamionowy 20A: Pozwala na bezpieczne łączenie obciążeń rezystancyjnych i lekko indukcyjnych.
• Cicha praca (Hum-free): Specjalna konstrukcja cewki eliminuje charakterystyczne buczenie.
• Uniwersalne zasilanie: Możliwość pracy przy napięciu 230V AC lub DC zwiększa elastyczność projektową.
• Zintegrowana ochrona: Wbudowany warystor chroni przed przepięciami łączeniowymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w najbardziej wymagających aplikacjach. Stycznik ESB20-20N-06 spełnia wymagania normy IEC/EN 61095, która definiuje parametry dla styczników instalacyjnych do zastosowań domowych i podobnych. Dodatkowo, urządzenie jest zgodne z normami IEC/EN 60947-4-1, co potwierdza jego wysoką odporność elektryczną i mechaniczną w warunkach przemysłowych. Posiada certyfikację CE oraz RoHS, gwarantując brak substancji szkodliwych i pełną zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki swojej wszechstronności, stycznik ABB ESB20-20N-06 znajduje szerokie zastosowanie w różnych sektorach:

• Automatyka budynkowa: Sterowanie systemami oświetlenia (LED, halogeny), ogrzewaniem elektrycznym oraz pompami ciepła.
• Sektor komercyjny: Załączanie obwodów w hotelach, szpitalach i biurach, gdzie wymagana jest cisza i niezawodność.
• Przemysł: Sterowanie niewielkimi silnikami jednofazowymi, wentylatorami oraz układami pomocniczymi w szafach sterowniczych.
• Infrastruktura: Systemy ładowania pojazdów elektrycznych o mniejszej mocy oraz sterowanie wentylacją w tunelach i parkingach.

Wskazówki Montażowe

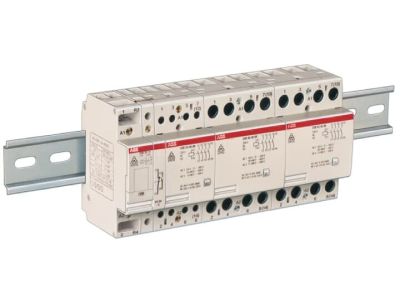

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Szerokość urządzenia odpowiada jednemu modułowi (17,5 mm), co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Dzięki uniwersalnej cewce AC/DC, polaryzacja przy zasilaniu prądem stałym nie wpływa na poprawność działania aparatu, co znacząco upraszcza proces okablowania.

FAQ

1. Czy stycznik ESB20-20N-06 wymaga dodatkowych filtrów przeciwprzepięciowych?
Nie, urządzenie posiada fabrycznie zintegrowane zabezpieczenie przeciwprzepięciowe, które chroni cewkę przed uszkodzeniem.

2. Czy ten model nadaje się do sterowania oświetleniem LED?
Tak, stycznik świetnie radzi sobie z obciążeniami oświetleniowymi, jednak przy dużych prądach rozruchowych lamp LED należy zweryfikować całkowitą moc zestawu względem prądu znamionowego 20A.

3. Co oznacza termin "Hum-free" w specyfikacji ABB?
Oznacza to, że stycznik nie generuje drgań mechanicznych o częstotliwości sieciowej, dzięki czemu jest niesłyszalny podczas pracy, co odróżnia go od standardowych styczników przemysłowych.
