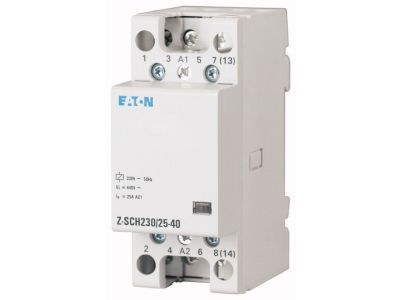

Stycznik instalacyjny 25A 4Z0R 24VAC, Z-SCH24/25-40 | 248851 Eaton

Opis i Kluczowe Cechy

Stycznik instalacyjny EATON o numerze katalogowym 248851 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych systemach automatyki budynkowej oraz rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 25A w kategorii AC1, co pozwala na bezpieczne i efektywne sterowanie odbiornikami o charakterze rezystancyjnym, takimi jak systemy ogrzewania elektrycznego czy rozbudowane obwody oświetleniowe. Stycznik został wyposażony w cztery zestyki zwierne (4Z), co umożliwia jednoczesne załączanie do czterech niezależnych torów prądowych.

• Napięcie sterownicze: Cewka stycznika pracuje przy napięciu 24V AC, co jest kluczowe w systemach wymagających obniżonego napięcia sterowania ze względów bezpieczeństwa.
• Prąd znamionowy 25A: Pozwala na obsługę obciążeń o znacznej mocy w kategorii użytkowania AC-1.
• Kompaktowa budowa: Szerokość montażowa wynosi 2 jednostki (35 mm), co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wysoka trwałość: Konstrukcja oparta na standardach VDE gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i europejskich norm bezpieczeństwa oraz jakości, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Stycznik jest zgodny z następującymi dyrektywami i normami:

• IEC 61095 oraz EN 61095: Normy określające wymagania dla styczników elektromechanicznych do zastosowań domowych i podobnych.
• IEC 60947-4-1 oraz EN 60947-4-1: Standardy dotyczące aparatury niskonapięciowej, w szczególności styczników i rozruszników do silników.
• VDE 0660: Niemiecka norma techniczna gwarantująca najwyższy poziom bezpieczeństwa eksploatacji w instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, stycznik Z-SCH24/25-40 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Sterowania systemami oświetlenia w budynkach użyteczności publicznej, halach magazynowych oraz biurowcach.
• Załączania urządzeń grzewczych, takich jak piece akumulacyjne, promienniki podczerwieni czy maty grzejne.
• Integracji z systemami inteligentnego domu (Smart Home), gdzie wymagane jest separowanie obwodów wykonawczych od niskonapięciowej logiki sterującej.
• Obsługi wentylacji i klimatyzacji w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35. Szerokość montażowa 2JC (35 mm) ułatwia planowanie układu w rozdzielnicy. Wymiar czołowy (zatyczki) wynosi 45 mm, co zapewnia pełną kompatybilność z maskownicami większości producentów obudów. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Należy również zapewnić odpowiednią wentylację wewnątrz rozdzielnicy przy montażu kaskadowym wielu styczników obok siebie.

FAQ

• Czy stycznik może pracować z napięciem sterowniczym 230V AC? Nie, ten konkretny model (Z-SCH24/25-40) posiada cewkę zaprojektowaną wyłącznie na napięcie 24V AC. Podłączenie wyższego napięcia spowoduje uszkodzenie urządzenia.
• Jaka jest funkcja styków w tym modelu? Urządzenie posiada 4 zestyki zwierne (4NO), co oznacza, że w stanie spoczynku obwody są otwarte, a po podaniu napięcia na cewkę wszystkie cztery tory zostają zamknięte.
• Czy produkt nadaje się do montażu w domowych rozdzielnicach? Tak, stycznik spełnia normę IEC 61095, która dedykowana jest właśnie do zastosowań domowych i modułowych systemów instalacyjnych.
